加强筋电缆特有故障：钢丝刺破绝缘、筋断芯完好如何检测？

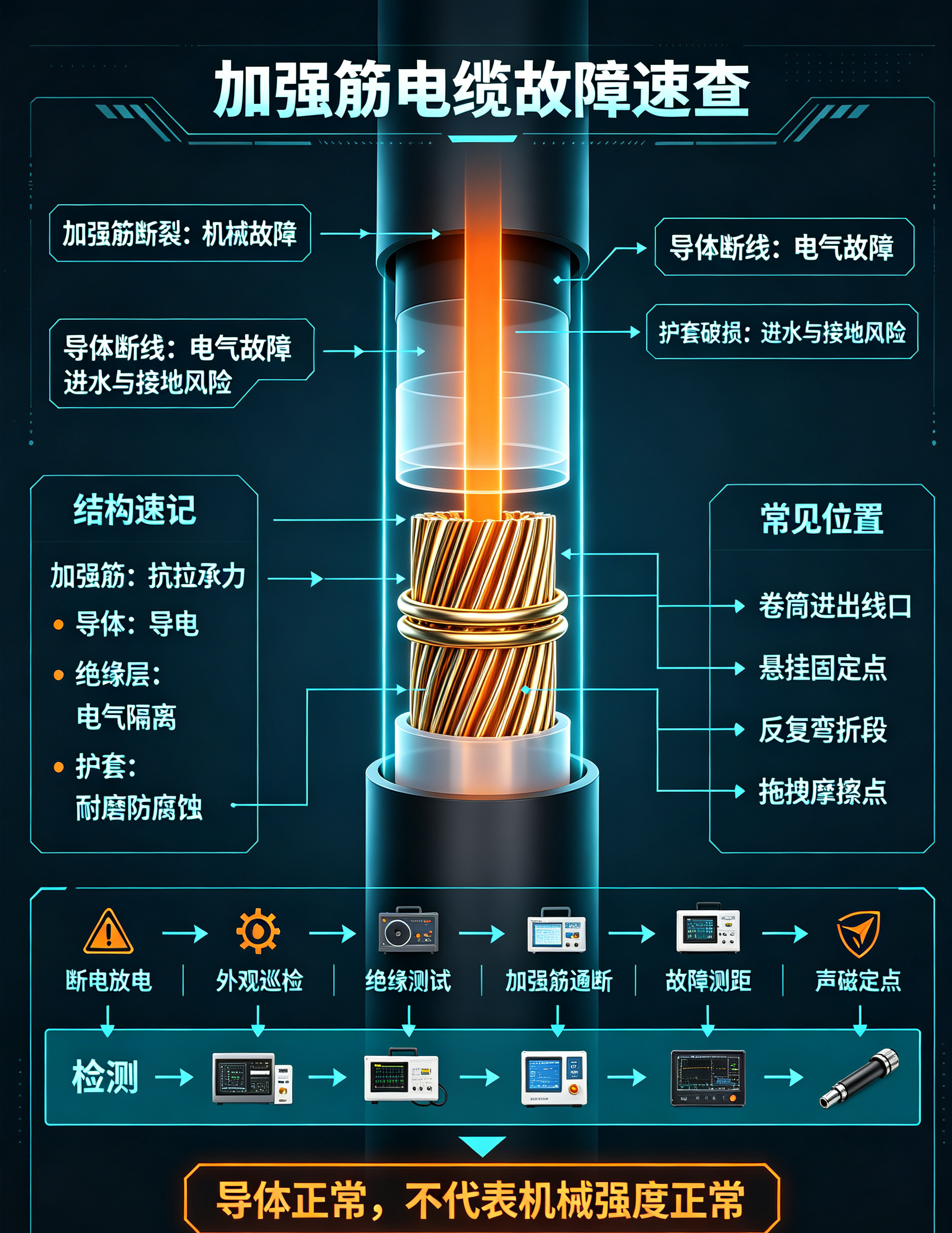

一、什么是带加强筋电缆（行业常叫加强芯 / 抗拉加强电缆）带加强筋电缆就是在电缆内部增设抗拉承力构件（加强筋 / 加强芯）的特种柔性电缆，加强筋一般是镀锌钢丝绳、芳纶凯夫拉纤维、FRP 玻璃钢棒，放在电缆中心、两侧或者成缆外层，拉力由加强筋承担，铜芯只负责导电，不承受大拉力。 两种主流结构： 中心加强：一根钢丝绳 / 凯夫拉放在缆芯中间，导体围绕它绞合（测井电缆、卷筒圆电缆）； 双侧加强（扁平加强电缆 YFFBG/YVFBG）：扁平护套左右两边各一根钢丝加强筋，行车、龙门吊扁电缆最常见。 ✅ 和普通钢丝铠装区分：铠装主要抗压、防挤压；加强筋核心是抗拉，专门承受纵向拖拽、自重拉力。

二、常用场景起重、移动卷筒电缆：龙门吊、行车、塔吊、港口集装箱吊，电缆反复收卷、悬挂，自重很大（YFFBG、YCW-J） 电梯随行电缆：扁平随行电缆，两侧凯夫拉加强筋，电梯上下随行牵拉 井下、测井承荷电缆：石油测井、水文探测、矿井探测电缆，下放几百上千米，依靠加强筋承载电缆自重（WGSB 承荷探测电缆） 管道机器人、水下爬行器电缆：污水管道 CCTV 检测，拖拽式长距离移动，多采用凯夫拉加强筋，轻且抗拉、无金属不干扰信号 光伏 / 架空自承线缆、竖井垂直敷设通信电缆（MHJYV 矿用加强通信缆）

三、故障检测（重点：加强筋是独立构件，不参与导电，测试时要区分：铜芯故障 / 加强筋断裂）前置安全原则：全程断电、充分放电，高压试验穿戴绝缘防护

第一步：故障性质初步诊断（摇表 + 万用表）通断测试（万用表）：判断导体断线（开路），加强筋断了不影响导体通断，容易被忽略； 兆欧表（摇表）：测芯线对地、芯线之间绝缘电阻，判断低阻短路、高阻接地、受潮闪络故障； ⚠️ 注意：如果加强筋是金属钢丝，钢丝和铜芯短路也是一类特有故障（护套磨损，钢丝刺破绝缘，芯线与加强筋连通接地）。

第二步：预测距（粗测故障距离，电缆故障测试仪）低压脉冲法：适合断线、低阻短路，发射低压脉冲，根据反射波形测距； 冲闪 / 二次脉冲法：适合高阻、闪络、受潮故障（这类移动加强筋电缆护套磨损进水很常见），用高压冲击击穿故障点，采集行波测距； 注意：设置波速时，加强筋电缆绝缘介质和普通橡套电缆接近，优先按电缆型号校准波速；金属加强筋会带来额外阻抗反射，判读波形时要区分接头反射和故障反射，避免误判。

第三步：精确定位（找到地面 / 现场故障点）声磁同步法（最常用）：高压脉冲冲击故障点，故障点击穿放电产生声音 + 电磁波，探头同步拾取，找到声磁时差最小位置标记故障；适合护套破损、芯线对地击穿故障； 路径仪：先追踪电缆走向，尤其卷筒、行车随行电缆，避免找不到电缆路径； 外观 + 弯折排查：移动类加强筋电缆最常见故障位置：卷筒进出线拐角、悬挂固定点、反复弯折位置，反复弯折容易加强筋先断，之后拉扯铜芯断线； 特有排查项：单独检测加强筋连续性（金属钢丝加强型），用万用表测加强筋两端通断，判断加强筋是否拉断。

第四步：针对加强筋电缆特有故障护套磨损，钢丝加强筋刺破绝缘 → 芯 - 加强筋接地：摇表会出现芯线对地绝缘归零，故障点多在弯折摩擦位置； 加强筋断裂，但铜芯完好：电气测试完全正常，仅机械强度失效，通电正常但继续牵拉会直接拉断导体，只能外观检查 + 加强筋通断测试检出； 反复疲劳断芯：多处断续断点（间歇性故障，时通时断），分段折弯测试配合低压脉冲查找。

四、简要对比：加强筋电缆 vs 普通铠装电缆
