核心前提

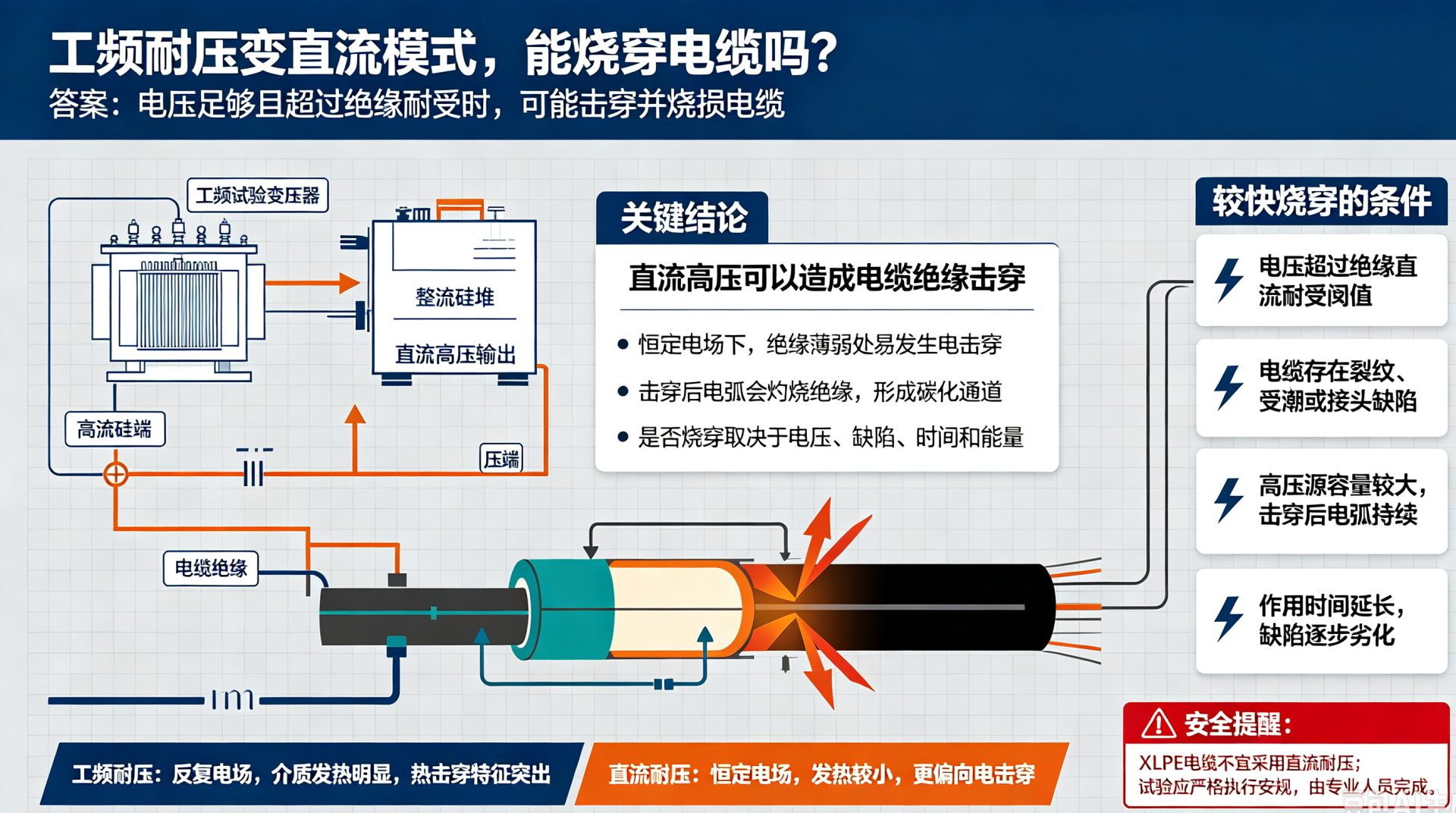

电缆能不能 “较快烧穿”，不是固定一个直流电压值，取决于电缆电压等级、绝缘厚度、绝缘材质、缺陷情况； 而且：直流耐压是静态电场，介质发热很小，直流大多是电击穿（瞬间击穿），不像工频交流那样慢慢发热烤化绝缘；只有击穿后电弧持续作用，才会把绝缘烧碳化、烧穿。

行业惯例：XLPE 交联聚乙烯电缆，不建议做直流耐压，空间电荷会留下永久隐患。

常用电缆参考（直流击穿参考值，单位 kV）

下面数值是绝缘本体直流击穿电压（大致），达到这个区间大概率快速击穿；有缺陷 / 受潮 / 外伤电缆会大幅降低，可能一半电压就击穿

1. 0.6/1kV 低压 XLPE 电缆本体直流击穿：约 25～40kV ✅ 加到 20kV 以上，有缺陷电缆就很容易快速击穿；30kV 以上完好电缆也大概率击穿

2. 8.7/10kV XLPE 电缆（最常见）本体直流击穿：约 70～110kV ✅ 50kV 以上，缺陷电缆容易击穿；＞70kV 完好电缆可较快击穿

   老标准直流预防性试验电压是 37kV（15min），这个电压合格电缆不会击穿

3. 26/35kV XLPE 电缆本体直流击穿：约 180～260kV ✅ 140kV 以上缺陷电缆易击穿，＞180kV 完好电缆快速击穿




重点：“较快烧穿” 分两种情况

① 瞬间击穿（几秒内击穿）

电压≥电缆绝缘直流击穿电压，加压后几秒内直接击穿，产生高压电弧，电弧会灼烧绝缘形成碳化通道，电缆直接报废。

关键点：只要击穿发生，电弧一出来就会烧绝缘；没击穿时，单纯直流加压几乎不发热，不会慢慢烤烧电缆。

② 缓慢劣化（几分钟到十几分钟击穿，缺陷电缆）

电压低于本体击穿值，但电缆有进水、微孔、开裂：电场集中在缺陷处，局部场强超标，慢慢产生局部放电，逐步劣化，最后击穿。 比如 10kV 电缆，加到 40～60kV 直流，缺陷电缆可能几分钟～十几分钟击穿。

实操重要提醒

1. 直流和工频不能简单按√2 换算：电缆绝缘直流击穿电压＞工频击穿电压，不能拿工频试验电压直接换算直流；

2. 一旦击穿，直流高压源如果容量大（电容储能大），电弧能量大，烧蚀更严重；小容量高压源，击穿一闪而过，损伤相对轻一点；

3. XLPE 电缆哪怕在直流下没有击穿，空间电荷也会埋在绝缘内部，后续投运极易在工作电压下突发击穿。

快速对照表（可直接打印交底用）

电缆故障（测试仪/检测仪/定位仪/定点仪/测距仪）地埋电缆故障定位检测服务厂家-光大百纳
