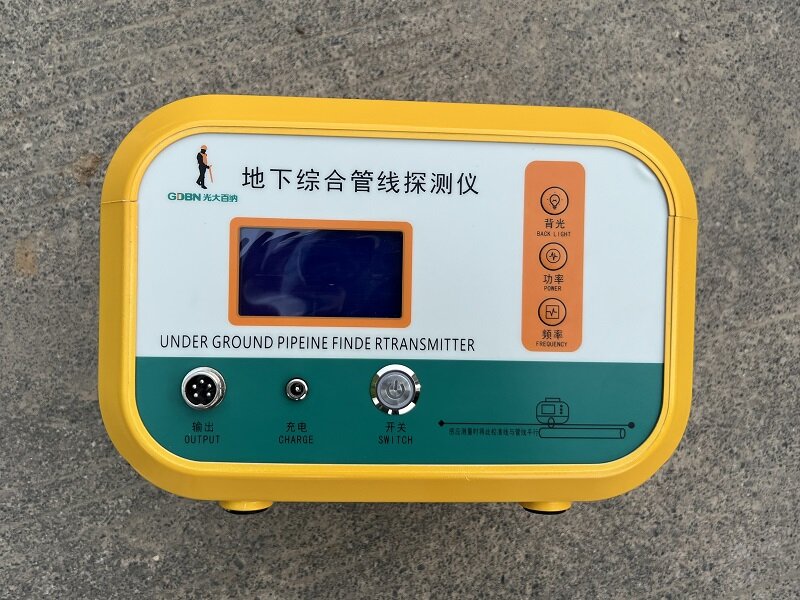

1.发射机：给被测管线施加一个特殊频率的信号电流，一般采用直连法、感应法和夹钳法三种激发模式
发射机技术参数
注入模式 480Hz 31KHz
感应、钳夹模式 31KHz
输出电压 0-400VP-P根据绝缘情况自动/手动调节
输出波形 正弦波
电源 12VDC 4.5AH 锂电池
最大输出功率 10W

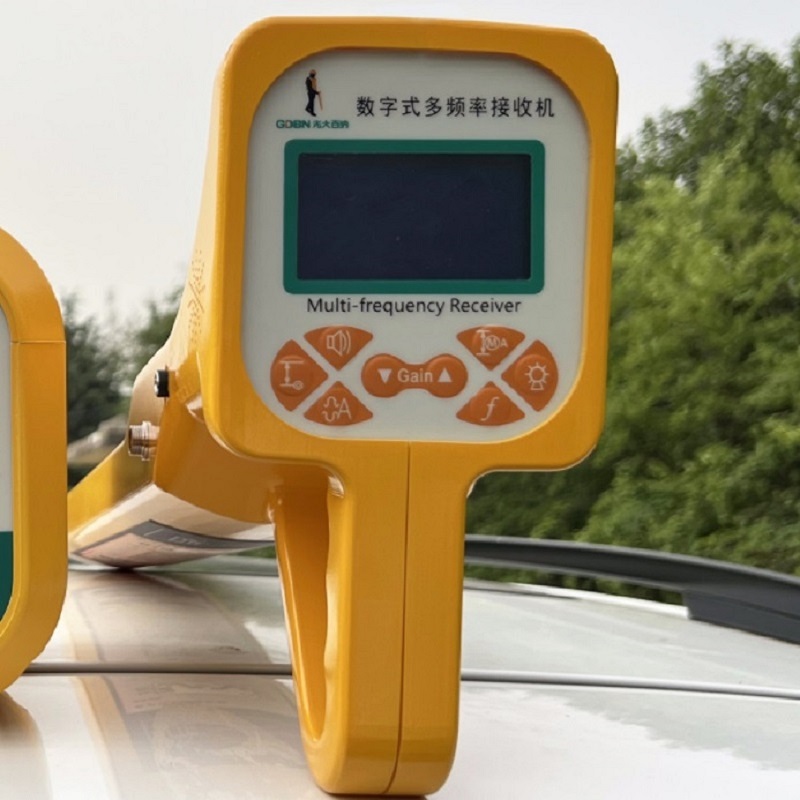

2.接收机：接收机内置感应线圈，接收管道的磁场信号，线圈产生感应电流，从而计算管道的走向和路径。一般有三种接收模式：峰值模式（最大值）、谷值模式（最小值）、宽峰模式；另外现在更先进的仪器一般都带有峰值箭头模式（结合了峰值与谷值两者的优点，使操作更直观）以及罗盘导向（用于指明管线的走向）。
接收机技术参数
接收灵敏度 I≤100μA@1M
对50HZ干扰防卫度 ≥100db
功耗 <1.0W
供电电源 12V 1.5AH 锂电池
最大测试埋深 4.5米
测试埋深误差 ±0.05h±5CM (h为光缆的埋深)
测试路由误差 ≤5cm
测试线路绝缘程度 ≤25MΩ
利用注入法测试管线路由及埋深有效长度 不小于20Km （正常情况下）。
利用感应法测试线路路由及埋深有效长度 不小于3Km （正常情况下）。
注:正常情况下指所测试的管线在上述测量范围内没有绝缘故障及其它干扰。
