多种情况的电缆路径探测
1.电缆埋设深度的探测
图6.8 电缆埋设深度的探测

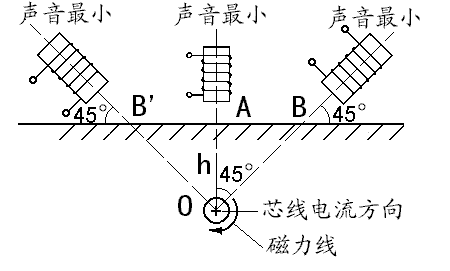

如图6.8所示，在电缆的导体与地之间通入音频电流信号。使电感线圈的磁棒垂直于地面，并放在被测电缆的正上方，找出耳机中声响最小（音谷）时线圈所处的位置，记下其所对应的地面位置A；然后，将线圈磁棒倾斜，使之与地面成45°角（垂直于电缆的走向）并沿电缆向左或向右移动，找到音谷点B和B’，在这两个位置上，线圈的轴线与磁力线垂直，穿过线圈的磁力线最少，耳机中听到的声音最小。两个音谷点B或B’与电缆所在点O之间的连线BO和B，O与直线AO之间的夹角为450，三角形AOB和AOB’为等腰三角形，AB=AB’=AO。因此，电缆正上方音谷点A与另外两个音谷点B或B’之间的距离即等于电缆的埋设深度。
（a）探头竖放：音峰法 （b）探头横放：音谷法

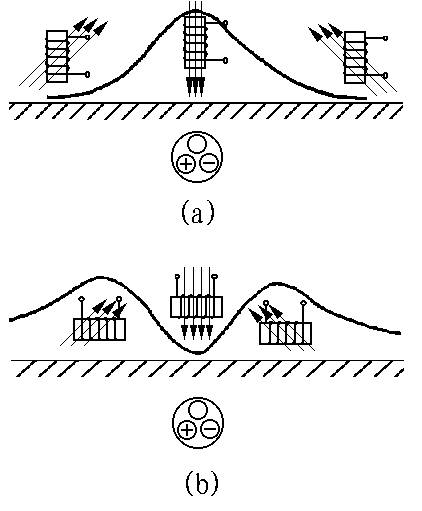

图6.9 导体与地面平行时的路径探测
2. 相相连接时电缆路径的探测
如图6.9所示，相相连接时电缆路径探测的原理与相地连接时是类似的。由于电缆导体的扭绞，地面上磁场的分布沿电缆的路径是变化的，音峰法与音谷法的应用有所区别。当两个通电导体所在的平面与地面垂直时，磁场的分布规律与相地连接时是一致的，以上介绍的音谷法和音峰法同样适用。在两个导体所在的平面与地面平行时，其地面上磁场分布规律如图6.5所示，由于磁力线在电缆的正上方进入地面，造成音峰及音谷的出现与相地连接时情况相反。在线圈与地面垂直放置时，在电缆正上方穿过线圈的磁力线最多，听到的音响最大，出现音峰；而在在线圈与地面平行放置时，在电缆正上方穿过线圈的磁力线最少，听到的音响最小，出现音谷。

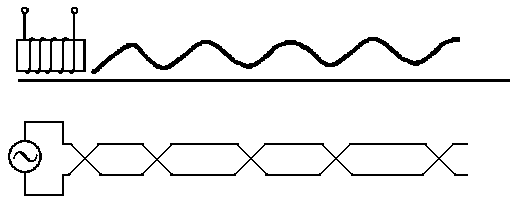

图6.10 音响随电缆扭距变化曲线
相相连接时，当在电缆的正上方把线圈与地面平行或垂直放置并沿电缆的路径移动时，监听到的音响是随电缆的扭距变化的（图6.10）。在应用音峰法或音谷法时应注意。由于电缆的两相导体靠的很近，以及外皮对电磁场的屏蔽作用，相相连接时，地面上磁场强度小，线圈接收到的信号较弱，抗外界干扰的能力差。
相相连接时地面的磁场变化比相地连接时来得快。当把线圈与地面垂直放置，沿与电缆径向垂直的方向移动探头时，听到的音响变化比较明显。在外界干扰较小的情况下，可以使用相相连接方式。
