测试波形分析与定标(一）
电缆故障探测时，首先必须熟练掌握设备操作方法；其次，必须能对各种测试波形进行分析，准确确定光标起点、终点。
下面就对各种测试波形特点及定标方法做简要介绍 ：
低压脉冲法测试开路故障（测全长、测速度）波形
低压脉冲法测开路断线故障，或者用电缆好相测全长、测速度（相线开路）时，测试波形如图6.1所示。

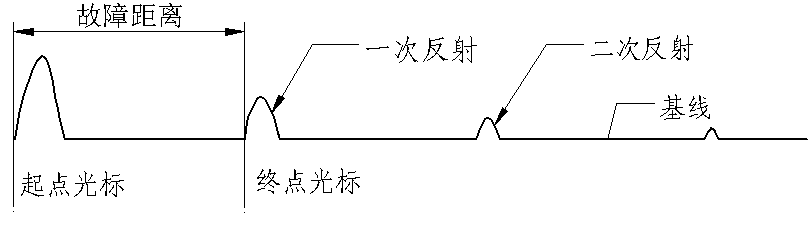

图6.1 低压脉冲测全长波形
波形特点：发射脉冲与一次反射，二次反射等各反射波形都为正脉冲波形。
定光标方法：光标起点定在发射脉冲上升沿与基线交点处，光标终点定在一次反射脉冲上升沿与基线交点处。
