测试波形分析与定标--闪络法
闪络法测试时故障点不放电波形
对于有些高阻故障,加高压冲击时,虽然球间隙放电,并且有时放电声还较大(干脆),但故障点实际上并未形成闪络放电,而是将电能缓慢释放掉,这时,显示波形就无法确定故障点。故障点不放电时,从波形上可显示出来,从而可以采取其它测试方法迫使故障点放电。闪络测试故障点不放电波形如图6.4所示:

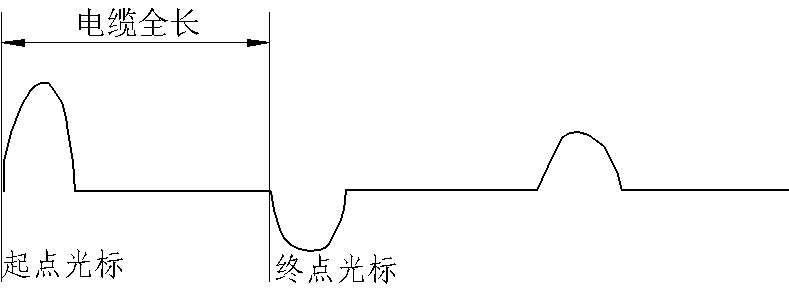

图6.4 闪络测试故障点不放电波形
波形特点:故障点不放电波形特点为发射脉冲为正波形,一次反射脉冲为负波形,二次反射波形又为正波形,以此类推。同时,发射波形同反射波形间距离等于电缆全长。
遇到故障点不放电波形时,可按以下几种方法迫使故障点闪络放电:一是加大放电球隙,提高冲击电压;二是加大电容容量,增加冲击能量;三是对放电球隙间距未变,但放电电压越来越高,但仍显示不放电波形的故障,可用直闪法测试。对于疑难故障,可长时间施加冲击高压,迫使故障点形成固定放电通道,然后进行测试。
