电缆识别仪是将特殊的脉冲调制信号通过连接线注入电缆，产生特定的频率特性信号，然后由接收机接收信号，根据信号的大小和幅度判断电缆识别的正确性。带电电缆识别仪由信号发生器和接收器组成，携带方便，成功率高，可用于电力电缆架设和迁移，维修和故障处理是众多电缆中的一种。下面是如何使用它的简单介绍。
1.发射机接线方法
将传输卡钳的红色和黑色接线插头插入信号发生器对应的两个红色和黑色端口，将传输卡钳a（见标识）卡在标识的电缆上，箭头指向电缆终端，已识别电缆的两端应可靠接地，对于非工作电缆，也可用传输卡钳将信号耦合在非工作电缆上进行识别，但要求电缆两端均可靠接地，两端芯线均可靠接地。
2.校准过程
在离发射卡钳两米远的已识别电缆上，将接收卡钳B夹在电缆上。卡钳上的箭头必须指向电缆终端，然后检查电流方向和测试连接方向。此时接收电流表指针必须向右偏，并有声光提示，如下图所示。如果接收卡钳B上的箭头指向发射源端，则无声光提示，电流表指针向左偏转，记住接收卡钳表偏转方向。
3.识别过程

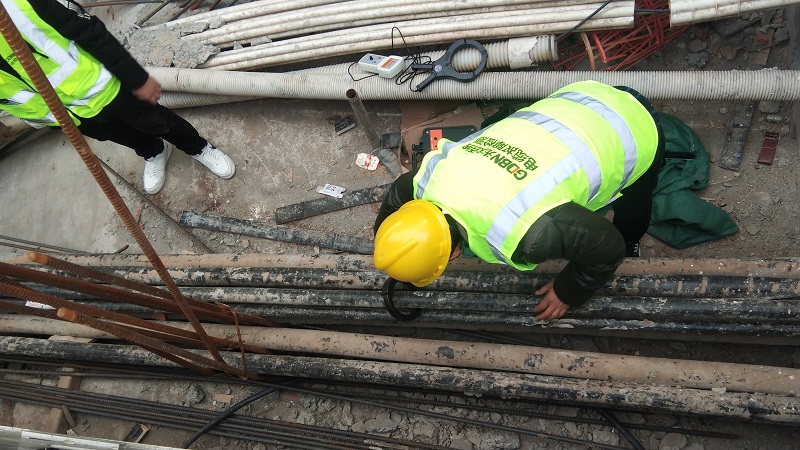

在识别点，使用接收卡钳B识别每条电缆。识别时，确保接收卡钳上的箭头始终指向电缆的终端方向，并逐个对电缆进行卡测试。在已识别的电缆上，接收器的电流表指针必须向右偏转，同时声光报警提示。另一根电缆上，接收器的电流表是指指针必须向左偏转，没有声光报警提示。接收器电流表指针向右偏转。同时，声光报警提示是需要查找和识别的电缆。这个测试结果是独一无二的，也就是说，不管电缆沟里有多少根电缆，当用接收卡钳B来识别每根电缆时，只有一根电缆（要搜索并识别电缆上接收器电流表的指针）向右偏转，同时声光报警提示。
温馨提示：
带电电缆识别仪在进行带电作业时采用的是“耦合法”,受到线路电流的影响，钳口会产生感应电流引起振动、发热等现象，请您不用担心，这个不会影响使用。
