高压电桥故障测试仪设计原理

根据Murray电桥的工作原理，设计了高压电桥电缆故障测试仪。

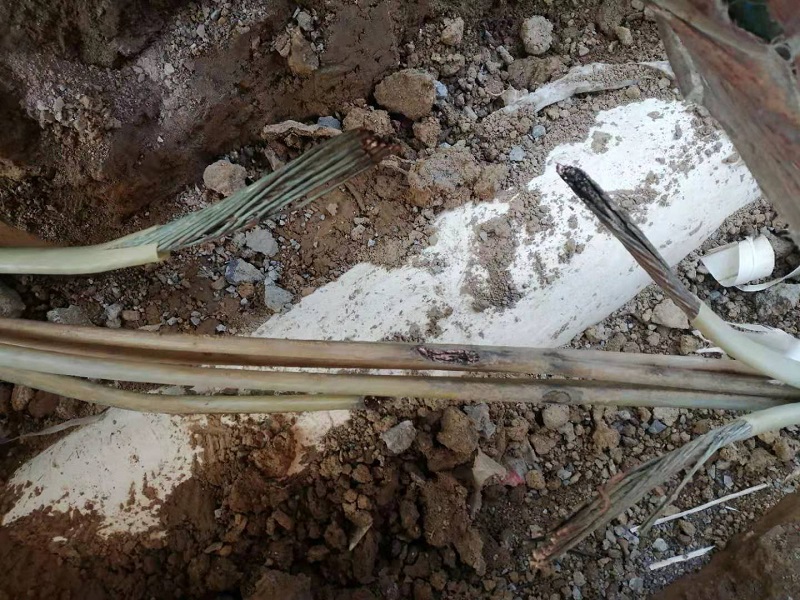

仪器适用于各种电线电缆敷设后的击穿点（低电阻、高电阻、闪络击穿）和绝缘电阻低而无击穿点的位置。

例如，使用高阻表查找运行电压下电阻低但无击穿的绝缘缺陷点。当然，它也可以用来定位电缆厂各种电缆的缺陷点。

粗测电缆的故障定位有两种方法：电桥法和波反射法。

波反射定位仪更受欢迎。缺点是：有些仪表现场接线复杂，盲区大。当波形不典型时，需要定位人员熟练掌握仪器，并有丰富的经验来分辨脉冲波形。

用波反射法难以发现的电缆故障有：高压电缆护套绝缘缺陷点、钢带铠装低压电缆绝缘缺陷点、聚氯乙烯电缆绝缘缺陷点、无反射波、无法定位。短电缆，找不到。

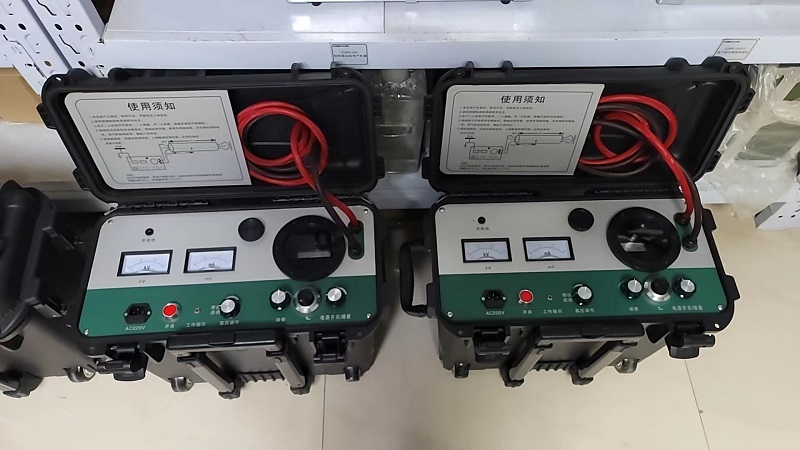

有些高阻穿孔点在冲击电压下不能击穿，定位困难。高压电桥电缆故障测试仪采用高频高压恒流源，解决了电源对电桥高灵敏度放大的干扰问题。

电源和电桥是一体的。测量电缆是一种特殊的高压电缆，采用四端电阻测量原理，定位精度高。电桥置于高压侧，操作旋钮安全接地。完全解决了电桥法高阻定位的局限性，充分发挥了电桥法无盲区、精度高、方便等特点。
