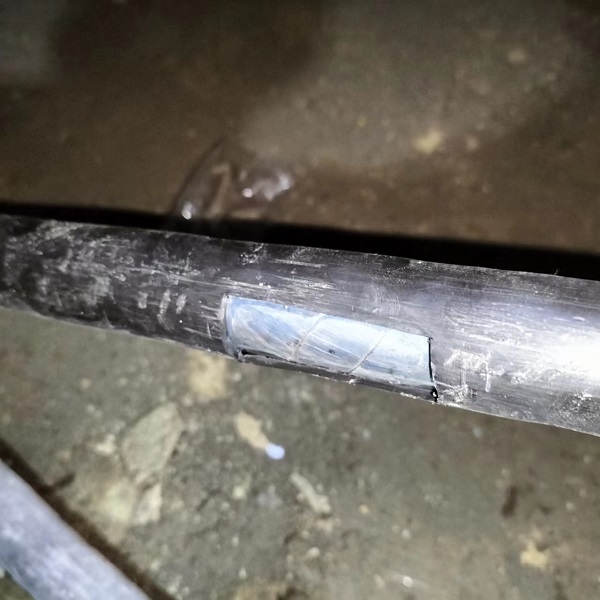

单芯电缆外护套（通常是金属护套，如铅护套、铝护套或皱纹钢护套）的故障检测流程至关重要。金属护套在高压单芯电缆中主要起防水、机械保护和提供接地通路的作用。其**完整性**对于电缆系统的安全运行极为关键。护套破损会导致多点接地，形成环流，造成能量损耗（护套损耗）和局部过热，加速绝缘老化，甚至引发严重故障。
以下是单芯电缆外护套故障检测的标准流程：
核心目标：
1. 确认护套绝缘是否良好：是否存在对地绝缘破损（即故障点）。
2. 精确定位故障点位置： 找到护套破损的具体位置以便修复。
标准检测流程：
1. 前期准备与安全措施：
* 停电操作：确保待测电缆线路已完全停电，并执行严格的停电、验电、挂接地线程序。
* 安全隔离：隔离电缆两端，确保与系统其他部分断开。
* 两端护套接地拆除：这是**最关键的一步**。在正常运行状态下，单芯电缆金属护套采用**单点接地或交叉互联接地**方式，以避免环流。为了进行护套绝缘测试和故障定位，**必须**在测试前将电缆两端的护套接地连接（包括直接接地箱、保护器、交叉互联箱内的接地连接）**完全断开**，使护套处于“悬浮”状态。
* 清洁与检查：清洁电缆终端头和接地连接点，确保测试点接触良好。
* 设备准备：准备好所需的测试仪器（如绝缘电阻测试仪、直流高压发生器、故障定位仪、跨步电压法设备、声磁同步定位仪等）及其附件（测试线、接地棒等）。确保仪器状态良好、校准有效。
* 资料查阅：查阅电缆路径图、敷设资料、历史试验记录等，了解电缆走向、长度、中间接头位置、以往护套绝缘状况。
2. 护套绝缘电阻初步测试：
* 目的： 快速判断护套整体绝缘状况，确认是否存在明显或严重的对地故障。
* 方法： 使用**绝缘电阻测试仪**（如2500V或5000V兆欧表）。
* 步骤：
* 将兆欧表的“L”端连接到被测电缆的金属护套上（通常在终端头处）。
* 将兆欧表的“E”端良好接地。
* 电缆另一端护套悬空（确保已断开所有接地）。
* 以额定转速摇动兆欧表（或启动电子式兆欧表），读取稳定后的绝缘电阻值。
* 结果判断：
* 正常：绝缘电阻值很高（通常在数百兆欧姆甚至数千兆欧姆以上，具体标准参考相关规程，如DL/T 596）。
* 偏低：绝缘电阻值显著低于历史值或规程要求下限，表明护套存在整体受潮或分布性缺陷。
* 接近零：绝缘电阻值非常低（接近零），表明存在明显的金属性接地故障点（硬故障）。
* 意义：如果绝缘电阻合格且无历史劣化趋势，通常无需进行后续精确定位。如果绝缘电阻不合格或存在疑问，则必须进行故障定位。
3. 护套故障点精确定位（如果初步测试不合格）：
根据故障性质（高阻或低阻）、现场条件（路径是否清晰、土壤情况、干扰水平）和设备可用性，选择一种或多种方法组合进行定位：
* a. 跨步电压法：
* 原理： 向电缆护套和大地之间施加一个**直流电压**（通常在几百伏到几千伏，由直流高压发生器提供）。在故障点位置，电流会从护套经破损点流入大地。在故障点附近的土壤表面，会形成一个电位梯度（电压降）。用两根探针（间距固定，如0.5-1米）沿电缆路径测量地表两点间的电压差（跨步电压）。当探针跨越故障点正上方时，跨步电压会达到最大值或发生极性反转。
* 适用： **最常用、最有效**的方法，尤其适用于**低阻故障**（金属性接地）和部分高阻故障（施加电压后能击穿）。要求土壤湿润、导电性较好，路径清晰可辨。
* 优点： 定位精度高（可达厘米级），原理直观，设备相对简单。
* 缺点：需要沿电缆路径行走测量，可能受地下金属管线干扰；干燥土壤或沥青路面效果差；需要施加高压，注意安全。
* b. 直流电压梯度法：
* 原理：与跨步电压法类似，也是向护套施加直流高压。但使用单根探针测量地表某一点相对于远方接地点的**对地电压绝对值**。在故障点附近，电压值会急剧下降（形成陡峭的梯度）。通过寻找电压陡降点来定位故障。
* 适用：与跨步电压法适用场景相似，尤其适用于路径上方难以并排放置两根探针的情况（如狭窄区域）。
* 优点： 只需单点测量，操作相对简便。
* 缺点：定位精度通常略低于跨步电压法；同样受土壤条件和干扰影响；需要远方参考接地点。
* c. 电桥法：
* 原理： 利用惠斯通电桥原理。需要电缆有一个完好的护套作为参考臂。测量从测试端到故障点的电阻与整个护套电阻的比例关系，推算出故障距离。`Lx = (R1 / (R1 + R2)) * L` (L为全长)。
* 适用： 主要用于**低阻故障**，且需要有一个**已知良好**的护套参考点（通常需要远端短接护套和导体或利用另一相完好护套）。对高阻故障不敏感。
* 优点： 无需沿路径测量，可在终端快速给出距离。
* 缺点： 精度受护套电阻均匀性、连接电阻、参考点状态影响较大；需要远端配合；不适用于高阻故障和多点故障。
* d. 时域反射法：
* 原理： 向护套发射一个低压脉冲。脉冲沿护套传播，遇到阻抗不连续点（如故障点、终端、接头）会产生反射。通过测量发射脉冲与反射脉冲的时间差，计算故障点距离。`距离 = (波速 * 时间差) / 2`。
* 适用： 理论上适用于各种阻抗特性的故障。常用于导体故障定位，也可用于护套定位。
* 优点： 快速，可在终端测试；对高阻故障有一定效果。
* 缺点： 定位精度受波速设定影响（波速与护套材料和周围介质有关，需校准）；对于复杂的多点故障或渐变故障解析困难；在护套接地方式复杂（如有交叉互联）时应用受限。
* e. 声磁同步法：
* 原理： 向故障点施加一个周期性的**高压脉冲电流**（由高压脉冲发生器产生）。电流在故障点处跳火放电，产生**声音（声波）和磁场脉冲**。使用探头在地面同时接收声信号和磁信号。当探头靠近故障点时，声信号和磁信号会同时到达探头且强度增大。通过寻找声磁信号同步且最强的点来定位。
* 适用： 主要用于**高阻故障**，特别是那些施加直流高压难以击穿或击穿不稳定的故障。对于深埋电缆或噪音环境也有效。
* 优点： 能有效定位高阻故障；抗干扰能力相对较强；定位精度较高。
* 缺点： 设备较复杂昂贵；需要高压脉冲源；放电声音可能较弱（尤其在深埋或坚硬路面下），需仔细监听；可能受环境噪音干扰。
4. 定位结果验证与标记：
* 无论采用哪种方法定位到疑似故障点，都应进行**复测验证**（比如换一种方法验证，或在定位点附近密集测量）。
* 在确认的故障点位置做好**清晰、牢固的标记**（如喷漆、插旗、GPS定位）。
* 记录定位方法、测试条件、仪器参数和精确位置信息。
5. 修复与修复后验证：
* 根据故障原因和位置（如直埋段、接头处、终端处）制定修复方案（如修补护套、更换受损段、修复防水层等）。
* 修复完成后，**必须再次进行护套绝缘电阻测试**，确认绝缘电阻已恢复至合格水平。
* 恢复电缆两端的护套接地连接（恢复为正常运行的单点接地或交叉互联状态）。
* 按规定进行电缆整体的预防性试验（如主绝缘耐压试验、局部放电测试等）后，方可恢复送电。
通过严格执行以上流程，可以有效检测和定位单芯电缆外护套故障，及时消除隐患，保障电缆线路的安全稳定运行。
