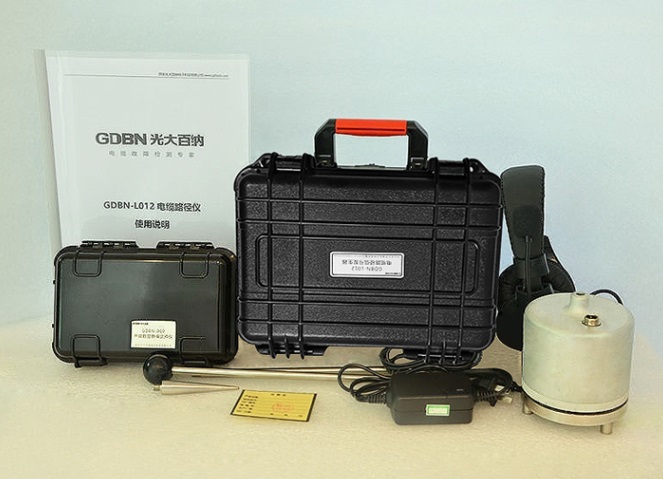

电缆路径仪主要用于快速定位电缆故障点，适用于供电部门快速修复电源线。具有速度快，精度高，使用方便灵活等特点。它在大多数电力工人中非常受欢迎，但关于它的工作原理，有很多朋友还不是很清楚，下面小编就详细的为大家介绍一下。
电缆路径仪是以电磁波在传输过程中的反射原理和电磁感应原理为基础，结合数字滤波 、无线接收、软件控制而设计的高科技产品。
其基本工作原理是：由发射机产生电、磁波并通过不同的发射连接方式将发送信号传送到地下被探测金属管线上，金属管线感应到电磁波后，在线缆表面产生感应电流，感应电流就会沿着金属线缆向远处传播，在电流的传播过程中，又会通过该线缆向地面辐射出电磁波，这样当地下金属管线测试仪接收机在地面探测时，就会在地下金属管线正上方的地面接收到电磁波信号，通过接收到的信号强弱变化就能判别地下金属管线的位置和走向。
仪器发射机工作模式：
发射机具有四种工作模式（直连法、夹钳耦合法、感应法和回路电阻测量），要保证信号在目标金属管线上可靠传输，线路中必须有可靠的回路。它可以是由大地构成的间接回路，可以是由足够长的金属管线与大地间形成的分布电容构成的容性回路，也可以是由线间短路故障点构成的直接回路。
发射机的信号用直连线直接施加到目标金属管线（停电金属管线）上即直连法。直连线分红、黑两线，红线接到金属管线的某一根线上，黑线是仪器工作地线，应单独可靠接地。为保证信号在线路中单向可靠传输，要求至少断开目标金属管线的一端地线，使信号以间接回路或容性回路的方式通过大地回流。
接收机工作模式：
当金属管线被施加信号后，金属管线上就有了电流，同时电流又产生磁场辐射到金属管线周围。磁场的频率与被施加信号频率一致，强弱是以金属管线为圆心递减向外辐射，方向是辐射圆周上某点的切线方向。接收机通过内部天线，分别接收金属管线辐射出来的磁场信号或泄漏的电场信号，可用五种不同的频率工作模式处理，把信号的强弱变化提示给操作者。
电缆路径仪主要就是有信号发射机和接收机组成的，电力工作者在使用该仪器之前，需要先了解其主要的工作原理，这样才能更好的发挥仪器的功能，快速找到电缆故障点，尽快排除故障，保障电力供应。
以上关于电缆路径仪的相关工作原理分享，希望能够对各位朋友有所帮助。
