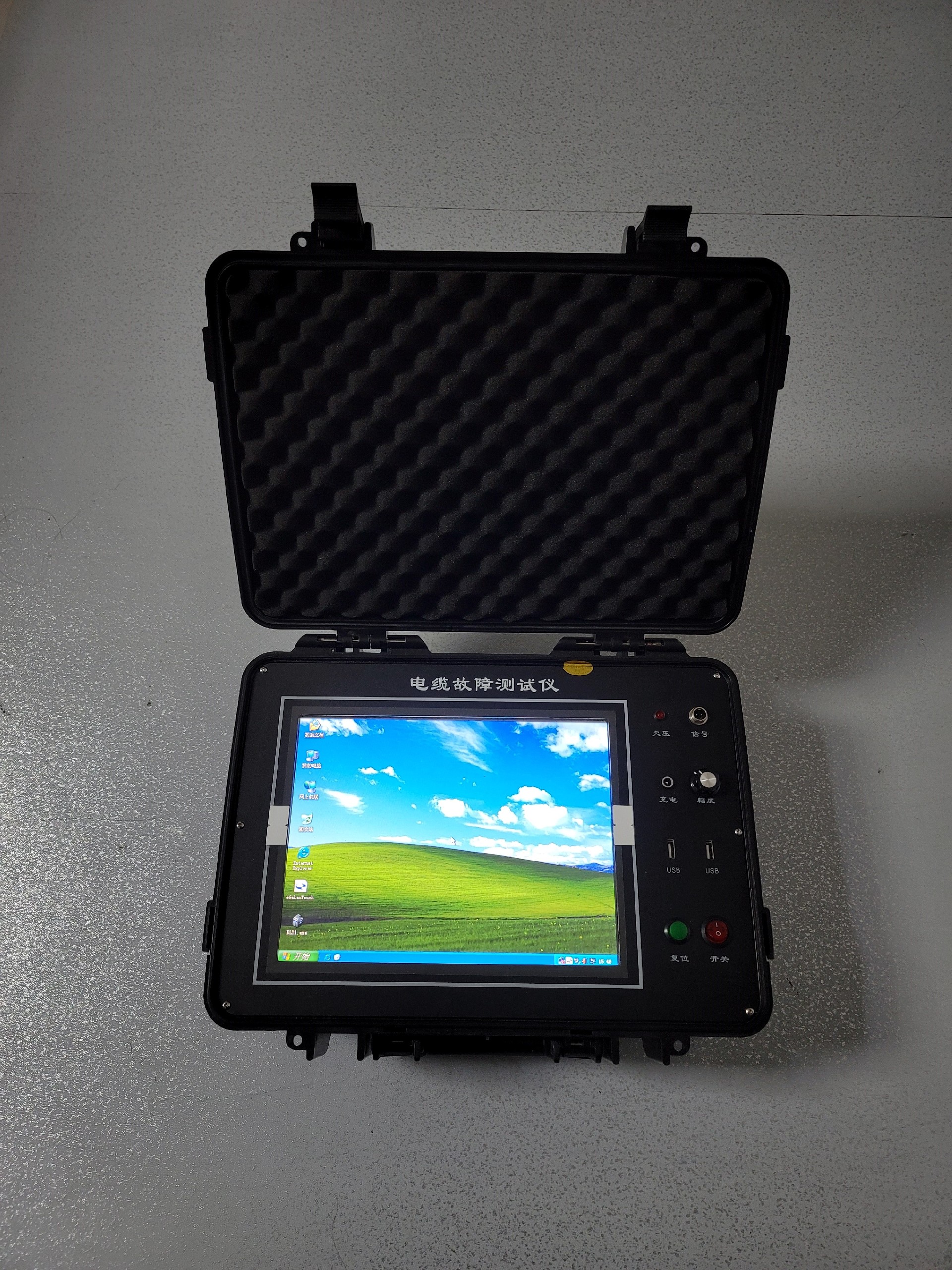

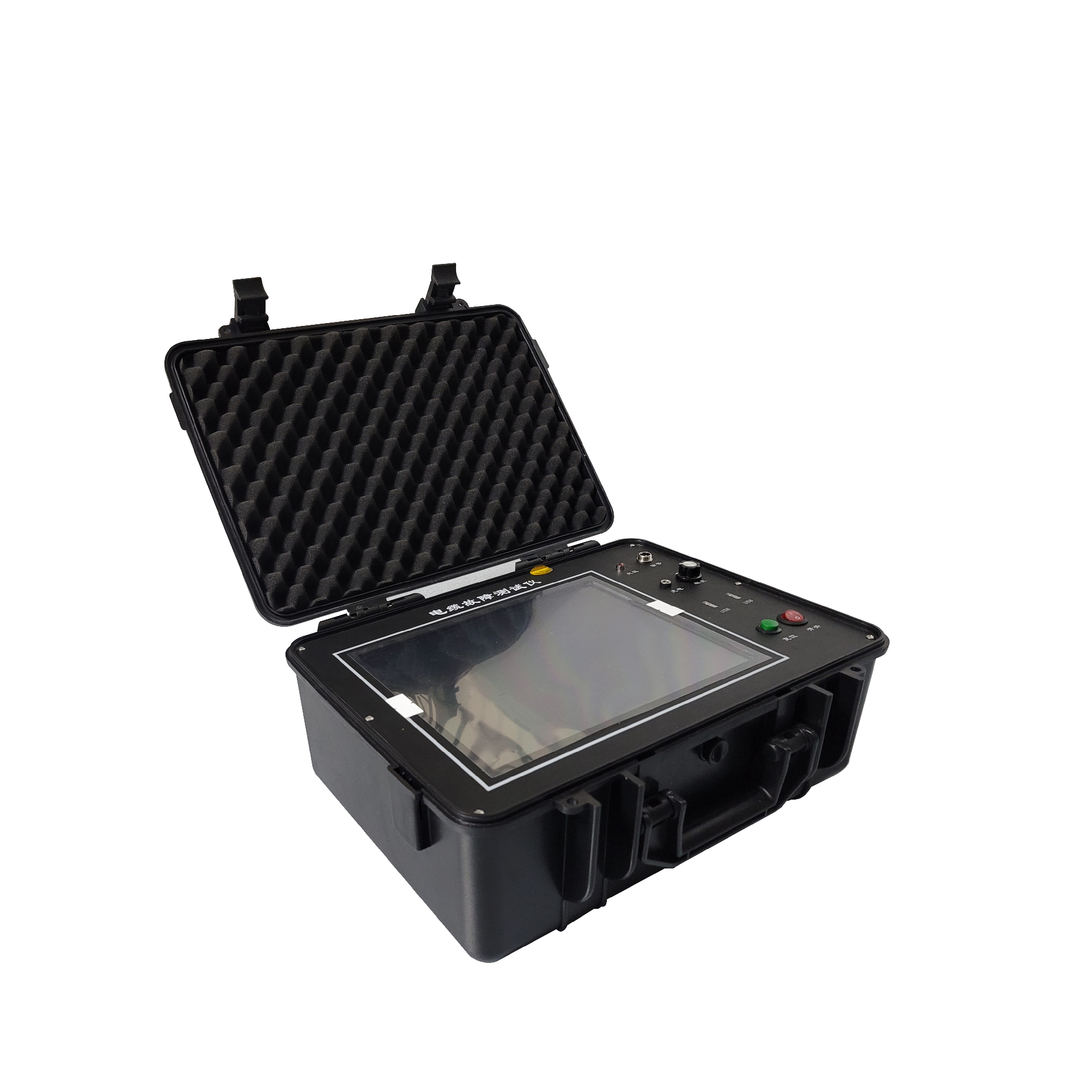

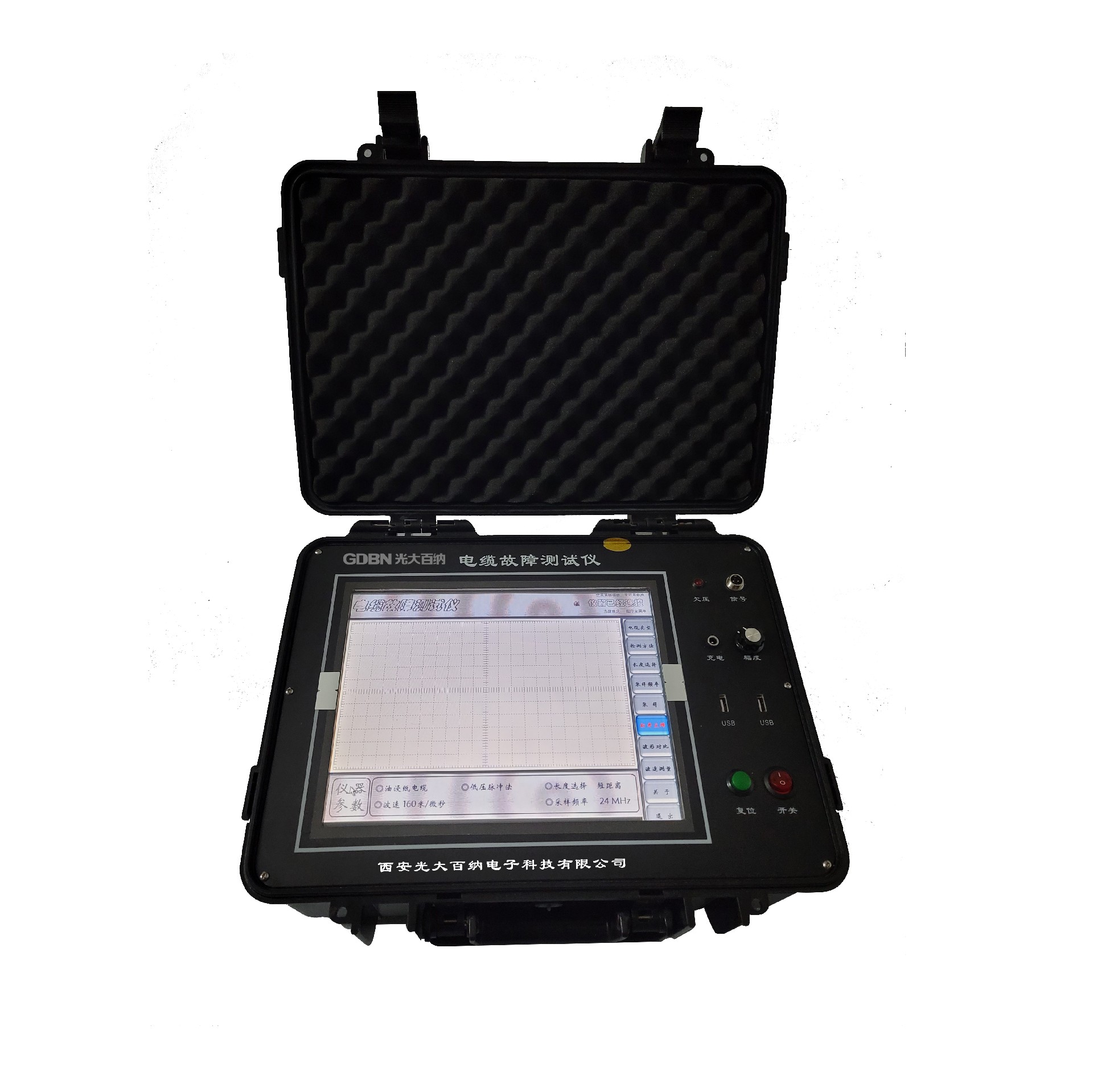

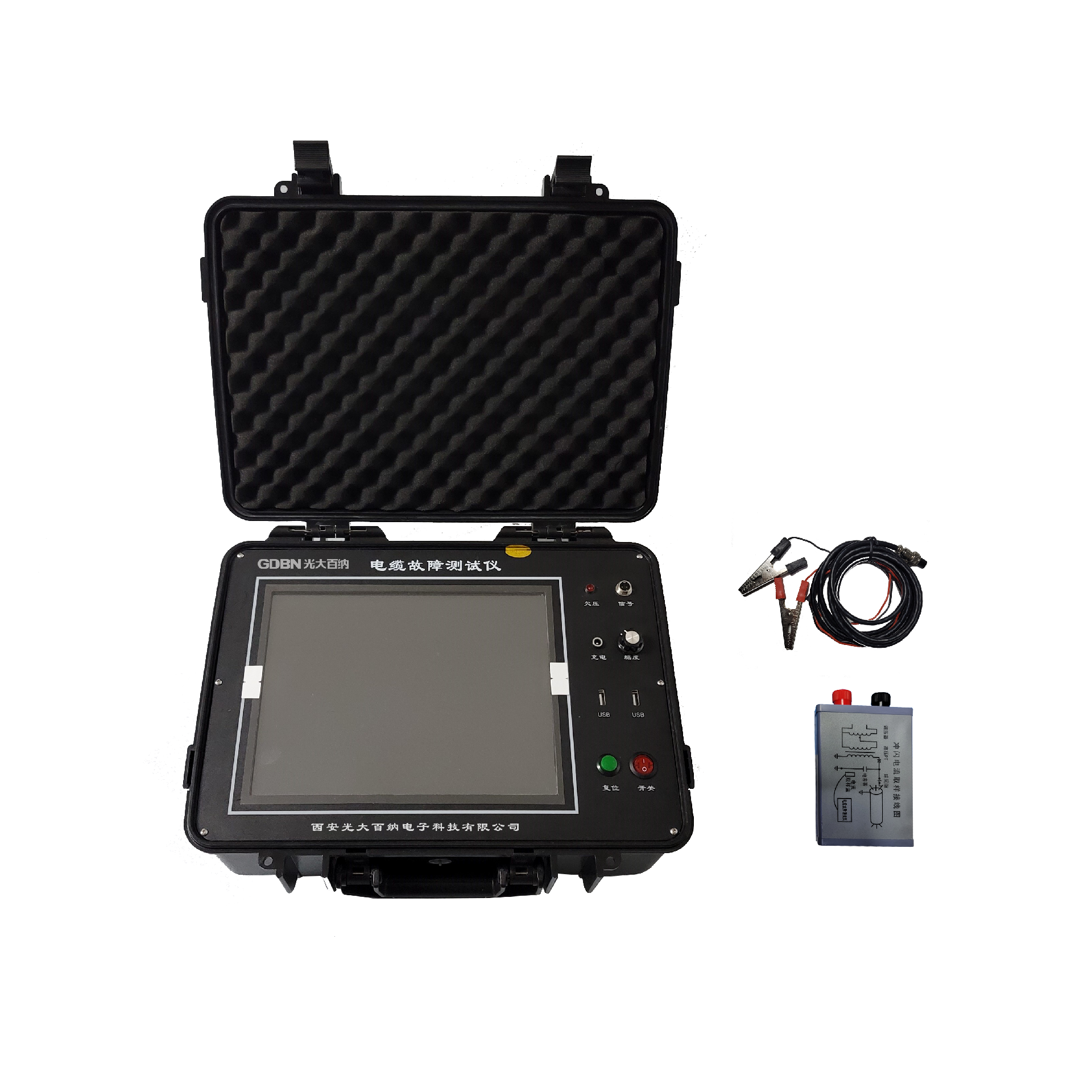

GDBN-C3000智能电缆故障测试仪

一、智能电缆故障测试仪功能特点：

1．电缆故障测试仪可以测试35KV及以下电压等级的各种类型电缆的高阻闪络性、泄漏性故障，低阻、短路性故障及断路故障。

2．电缆故障测试仪以windows系统为平台采用目前国内功耗小、体积小、重量轻，性能稳定的嵌入式工业级工控机作为数据处理核心部件，确保了整机性能的可靠性与稳定性。

3．采用12.1寸高亮度大液晶触摸屏作为显示终端，可以在户外阳光直射的条件下清楚观察测试分析波形。具有强大的数据处理能力和方便用户操作的全中文菜单以及荧屏触摸按键操作功能。按键定义简单明了，测量方法简单快速。

4．检测故障成功率、测试精度及测试方便程度优于国内同类检测设备。

5．全局波形和局部波形同步显示，便于整体分析和细节调整。

6．具有波形储存功能，可以储存海量（32G）的现场测试波形，供随时调用观察和同屏比较。

7．支持无线通信终端，使用专用软件可实现专家远程现场实时测试技术服务，专家远程操控用户主机，给用户现场测试提供及时、准确波形分析和交流指导，使您无忧工作（选配）。

8．本测试仪采用高档铝合金机箱结构，美观、防潮、坚固、耐用、便携。

9．具有极安全的高压隔离保护措施，确保人身和设备安全。测试仪器在35KV冲击高压环境中不会损坏。

10．具有标准USB接口,可方便用户外接鼠标及使用U盘进行波形数据的导入/导出以及数据输出打印。

11．操作简单，可靠性高。

12．配合我公司生产的任意一款定位仪可实现无测试盲区。

13．机器内置大容量锂电池供电：充满电后连续工作时间不小于6小时(随着电池的老化，连续使用时间会相应缩短)，可在无电源环境测试电缆的开路及低阻短路故障。

 二、智能电缆故障测试仪技术参数：

1．测试方式：低压脉冲、高压闪络法（脉冲电流法）、速度测量法。

①　低压脉冲法：适用于低阻、短路、断线故障的精确测距，还可用于电缆全长及中间接头、T型接头、终端头的测量，以及波速度的校正。

②　脉冲电流法：适用于高阻、闪络型故障的测距，使用电流耦合器从测试地线上采集信号，与高压部分完全隔离，安全可靠。

2．测试距离:低压脉冲法时，最大测试距离40Km;高压闪络时，最大测试距离20Km。

3．参数测试精度：负载阻抗在50R时小于250V

4．脉冲宽度：0.2us,2us,4us

5．测试电缆长度设有：
　　　　　　　　　 　短距离（＜1Km ）；　中距离（＜3Km）；
　　　　　　　　　 　长距离（＞3 Km）；　测试脉冲幅度：约400VP-P。

6．采样频率：48MHz, 24MHz, 12MHz,6MHz

数据采样速率：200MHz

7．系统测试误差：主机测试结果配合数显同步定位测量，系统误差为0

8．读数分辨率：1m

9．采样方式：电流取样法

10．工作条件：温度-10~+45℃，相对温度90%

大气压力750±30mmHg

11．测试系统预置了常用电缆介质的电波传播速度：

①　油浸纸、不滴油（160m/us)

②　交联聚乙烯（172m/us)

③　聚氯乙烯（184m/us)

④　其它电缆的电波传播速度的设置（自选介质）。对于其它非动力电缆，利用本机的测速功能可以在输入该电缆的已知全长后，测出电波在该电缆中的传播速度，然后以此电波传播速度设置在仪器中就能保证其测试精度。

12．外形尺寸：长400mm*宽320mm*高170mm

13．重    量：9Kg
