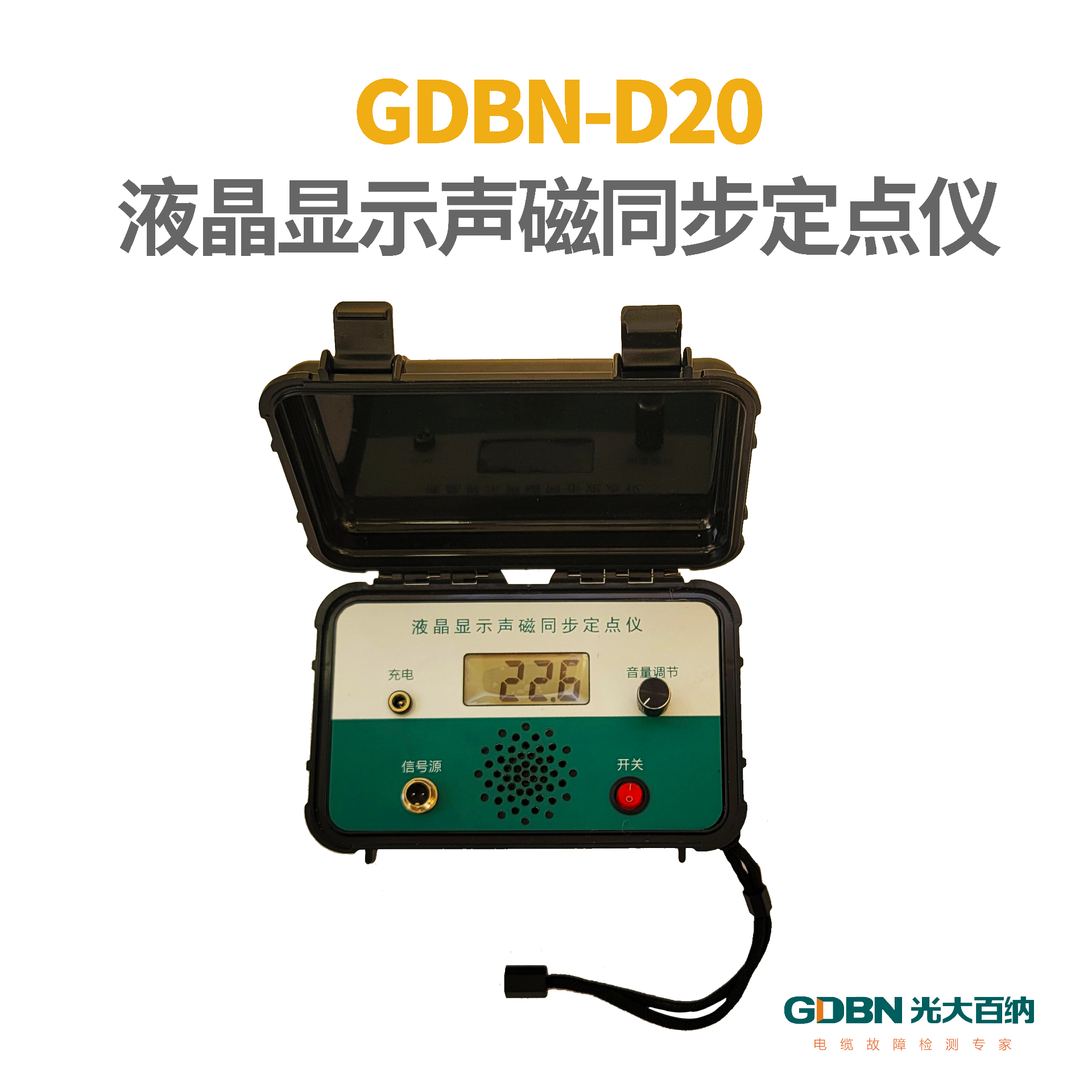

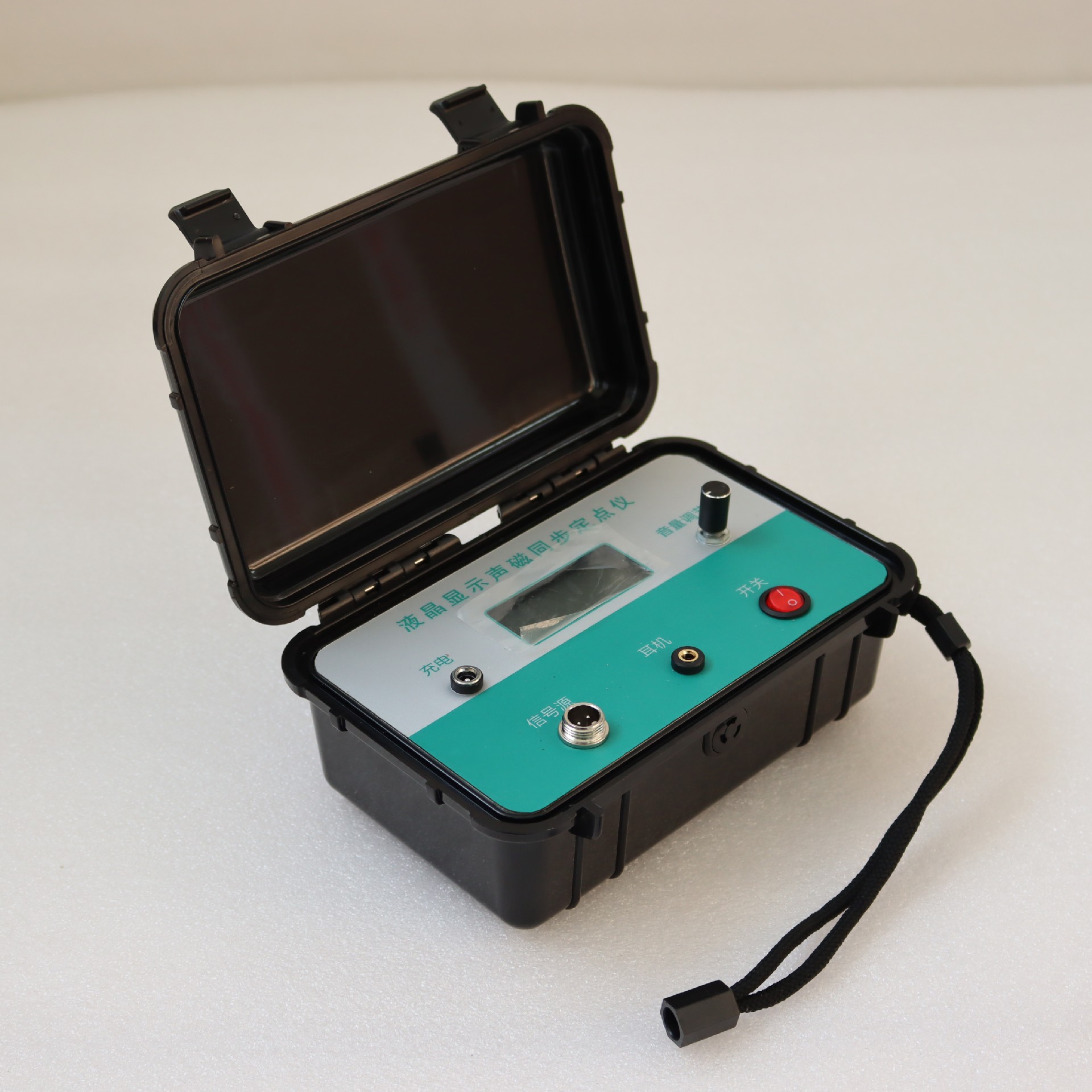

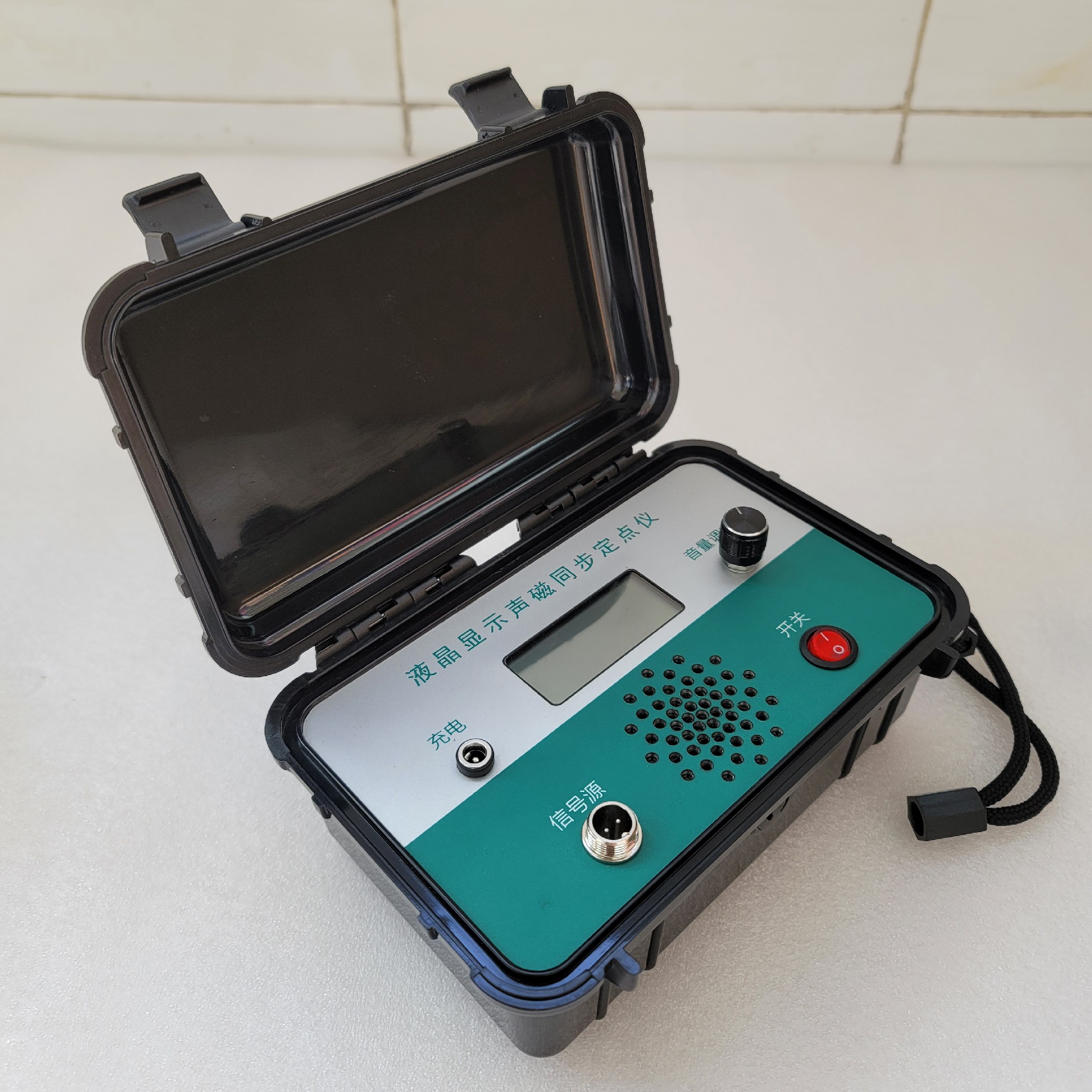

D20液晶显示声磁同步定点仪

一、产品概述：

定点仪采用声磁同步法对电缆的高阻故障进行精确定位。

主要特点表现为通过电磁波的起始点和故障点产生的声波的起始点的时间差值在故障点附近进行故障点精确定位。定点时以看声磁标志，测听声音为主。

电路采用数字滤波技术，可以最大限度排除环境电磁和声音杂波干扰。声音清晰，判断准确。

本仪器的另一显著特点是结构紧凑、小巧、模块化，便于携带，功能强大。

二、技术指标：

3吋LCD液晶显示屏.

声磁波形同步显示

定点灵敏度1mV（1KHz信噪比4:1)

声磁同步法精确定点精度: ±10cm

电磁法精确定点精度：±1m。

7.4V 2000ma锂电供电

使用环境条件：-10～50℃ 90% RH

重量：2Kg

三、原理简介：

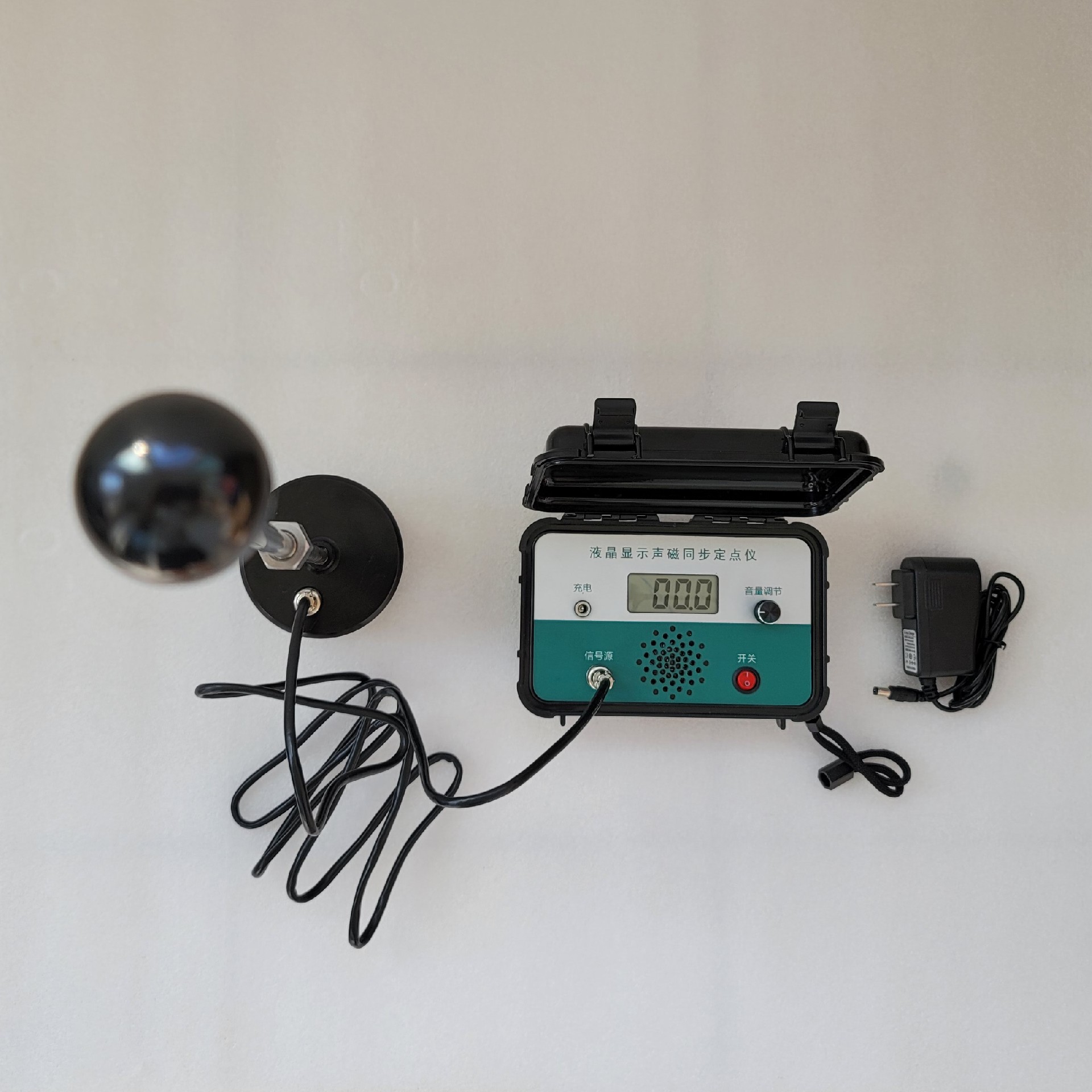

本仪器由电磁波传感器，声波振动传感器，A/D、D/A单片机数据处理器，LCD波形显示器及放大器等部分组成。

在进行冲击高压放电定点时，电磁传感器接收到由电缆辐射传来的电磁波后，送至数据处理器，经放大整形处理，启动内部的距离换算电路工作。当声音传感器接收到由地下传来的故障点地震波后也送至数据处理器放大整形，产生计数中断信号，让显示器显示最终处理结果的故障距离数。并冻结显示数字，提供稳定观察。同时，A/D、D/A单片机数据处理器将采集到的电磁波模拟信号和地震波音频模拟信号处理成数字信号保存在数据缓存区。当数据采集结束，单片机输出的中断信号启动读取数据程序，由D/A转换成模拟信号同时显示在LCD波形显示器的相应位置。第二次冲击放电时重复上述过程并刷新上次显示数据和波形。

由于电磁波传播速度极快，远高于地表声波传播速度，所以，地震波波形的波头总是滞后电磁波波形。地震波滞后电磁波距离越大，故障点距声音探头越远。故障距离显示数越大。在电缆故障点的正上方，地震波波形的波头滞后电磁波波形的波头的距离最小。故障距离显示数最小。这样就能够精确判断故障点的位置。

音频放大器可放大声音振动传感器拾取的微弱地震波信号，由扩音器监听其大小，配合显示屏波形进行精确定点。

如果故障点距声音探头太远，地震波太弱或没有，扩音器也听不到地震波声音。

四、仪器操作使用方法：

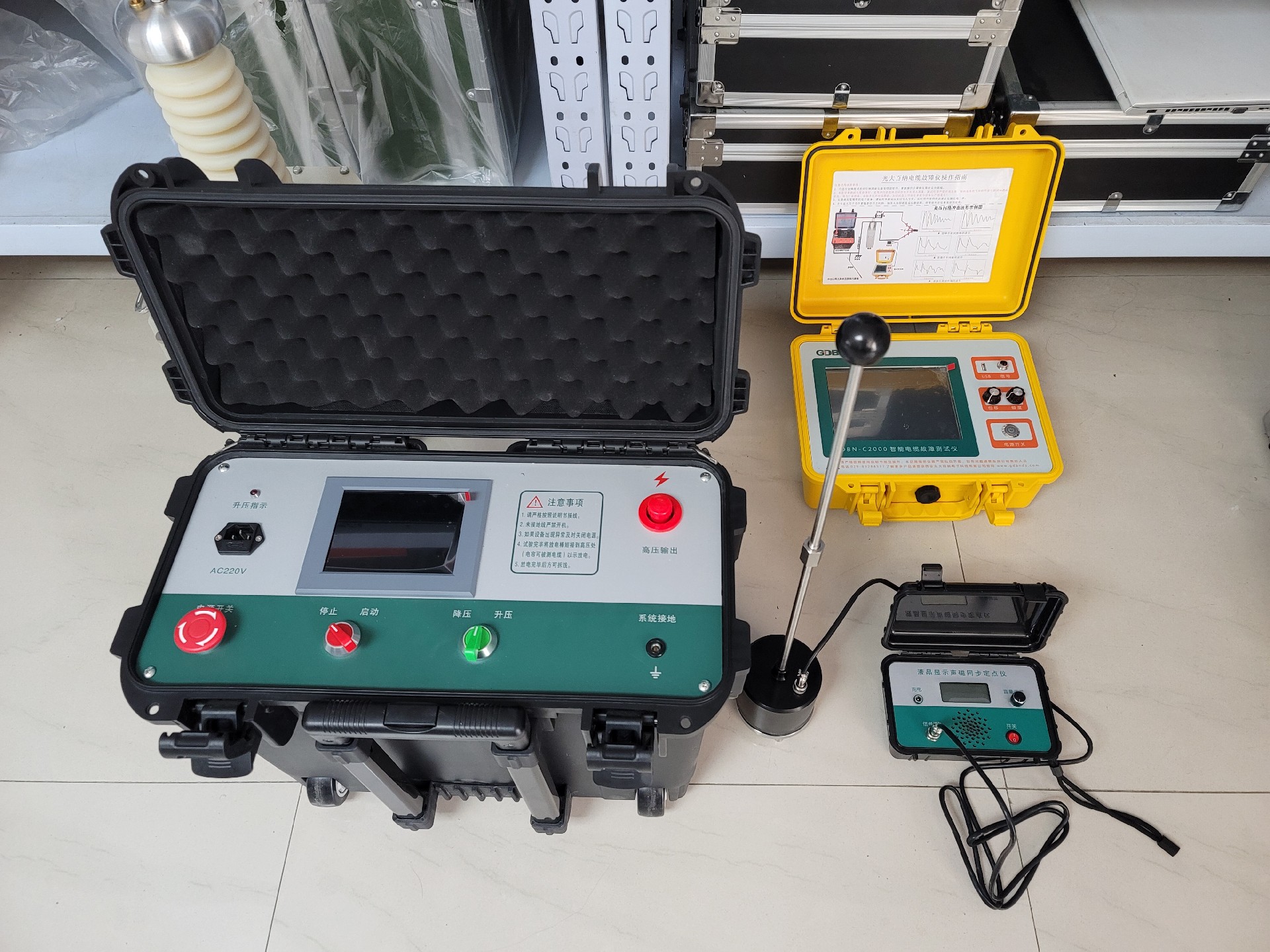

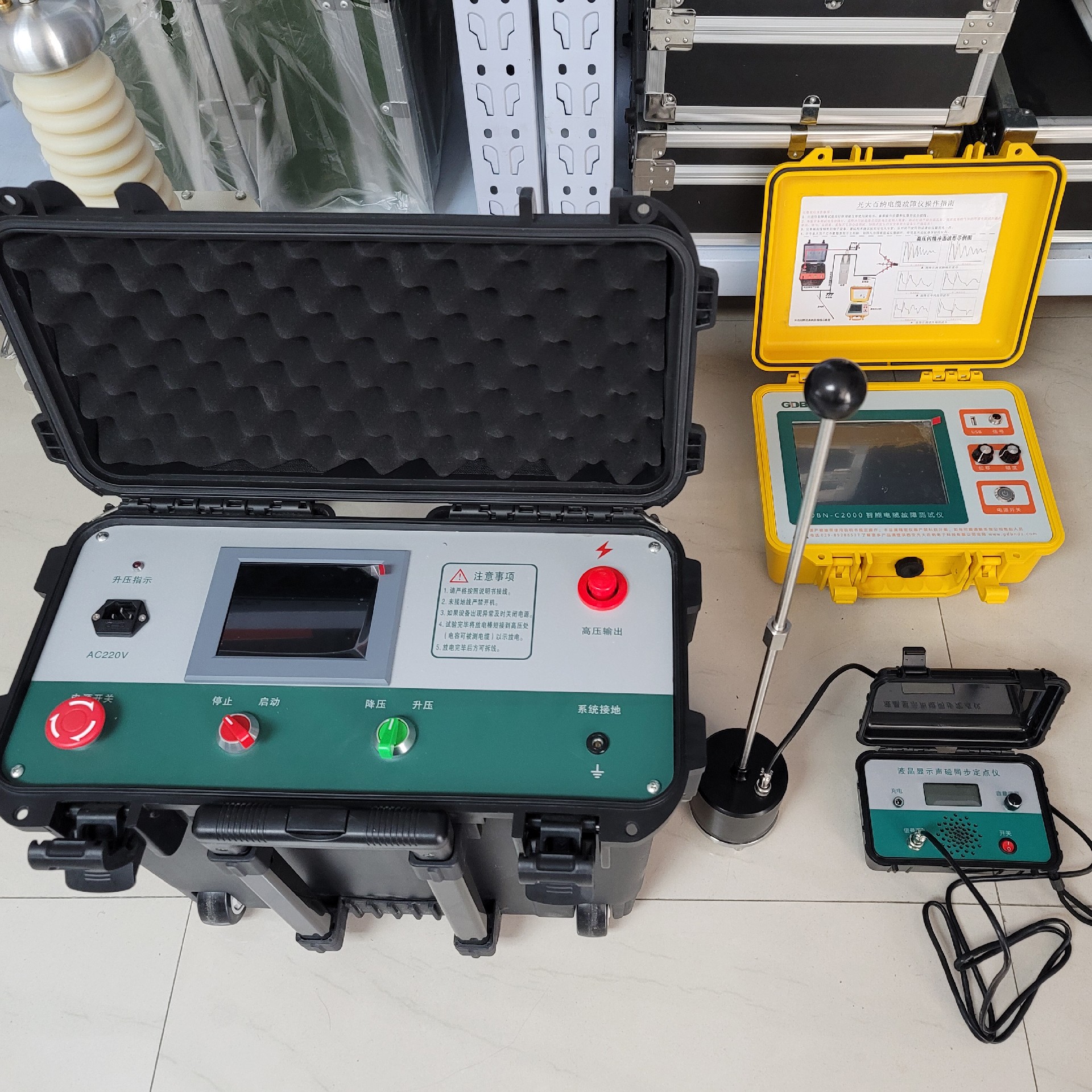

定点：在冲击高压发生器对故障电缆进行高压冲击时 (冲击高压幅度要足够高，以保证故障点充分击穿放电)，将声音震动传感器探头放置在电缆路径 (或故障电缆本体) 上方，接通电源。一方面通过扩音器监听地震波，另一方面观察LCD显示屏。在未听到地震波时 (测听点距故障点太远)，每冲击放电一次，电波标志闪动一次。在电缆上方沿电缆路径不断移动传感探头，直至听到故障点的地震波声音（此时表明距故障点已经不远）。当听到的地震波声音足够强时，距离显示屏将显示故障距离数。前后移动探头，找到数显值最小处，此处即为故障精确位置。且此数显值也是电缆的大致埋设深度值（此时扩音器中声音应是最大，而且每次听到的声音均与数显波形的刷新显示同步）。

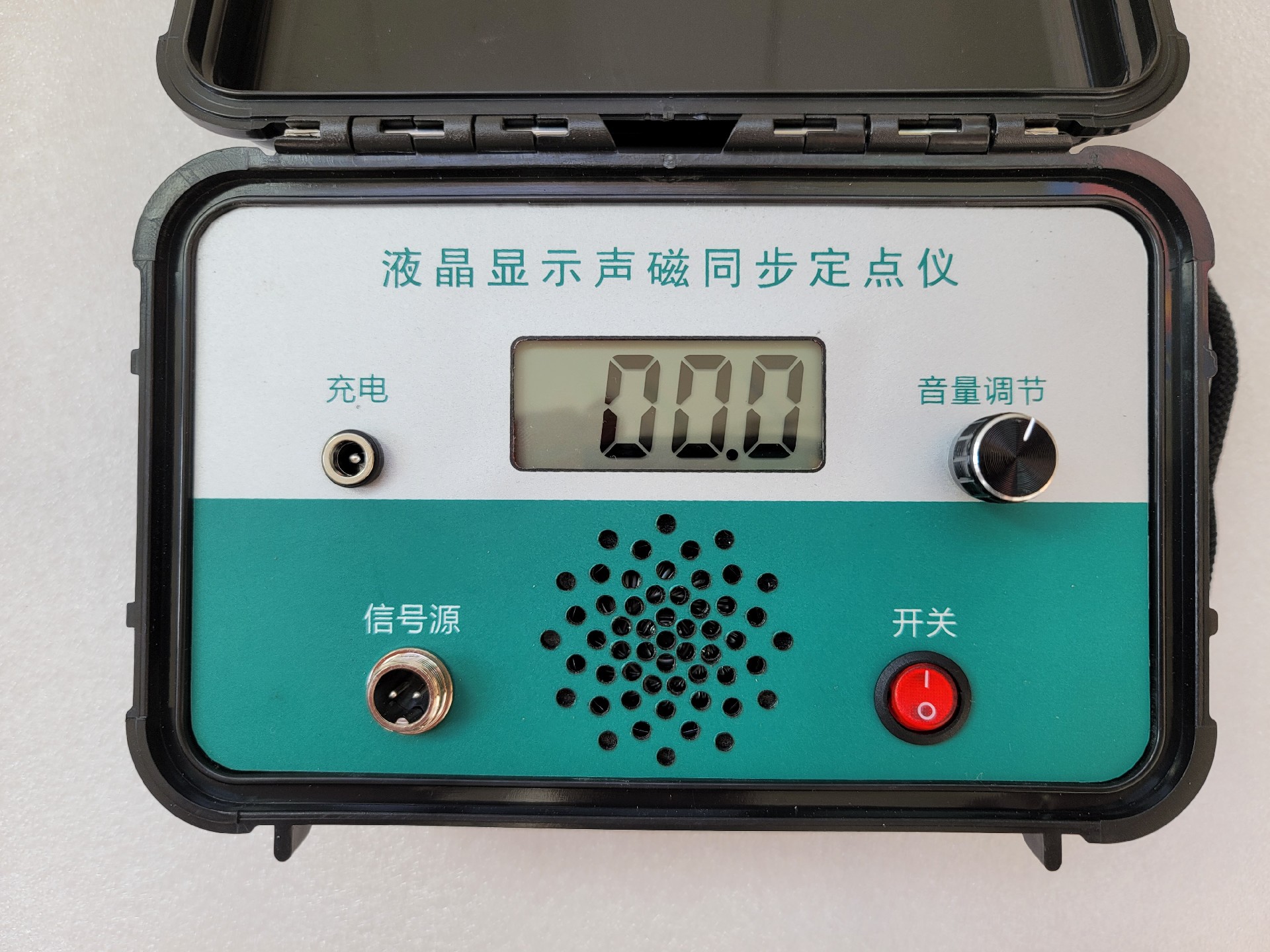

注：在测听地震波声音时，可以随时调节面板上的“音量”旋钮。

五、注意事项：

1.在有条件的情况下，先用电缆故障测试仪粗测出电缆故障距离，再精确测定电缆埋设路径，然后再用此仪器实施定点。按此顺序将确保快速准确故障定位。千万不要在路径不清楚情况下实施定点。

2.在没有电缆故障测试仪粗测故障距离的情况下，如果要对短电缆的故障定位，应先精确测定路径后再实施定点。

3.探头及主机属精密仪器，不可跌落和碰撞。

4.仪器在使用前要进行电量测试，如果电池<7V，及时更换电池。

5.不要轻易拆卸探头及仪器，以防人为损坏。
