电缆测试高压信号产生器

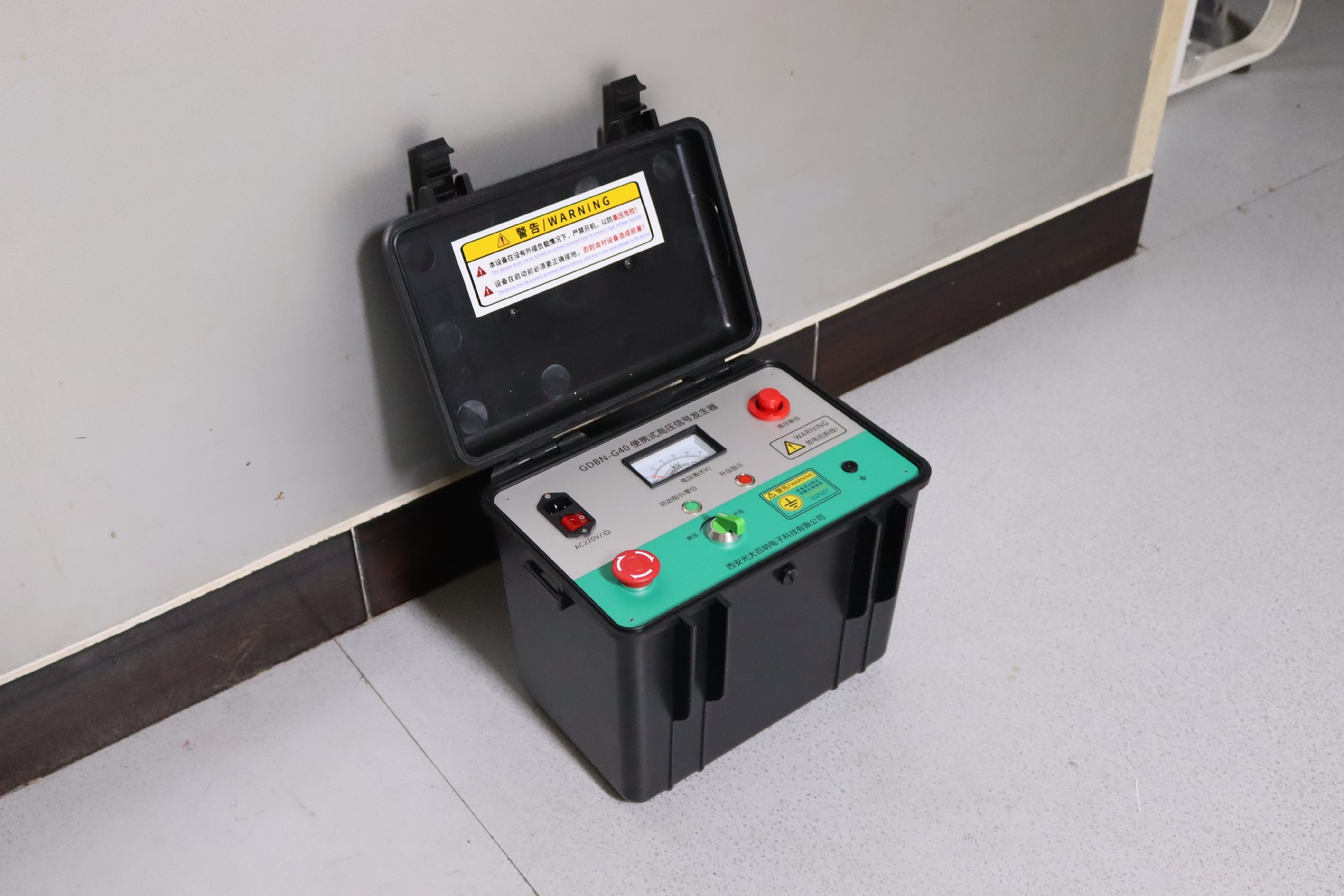

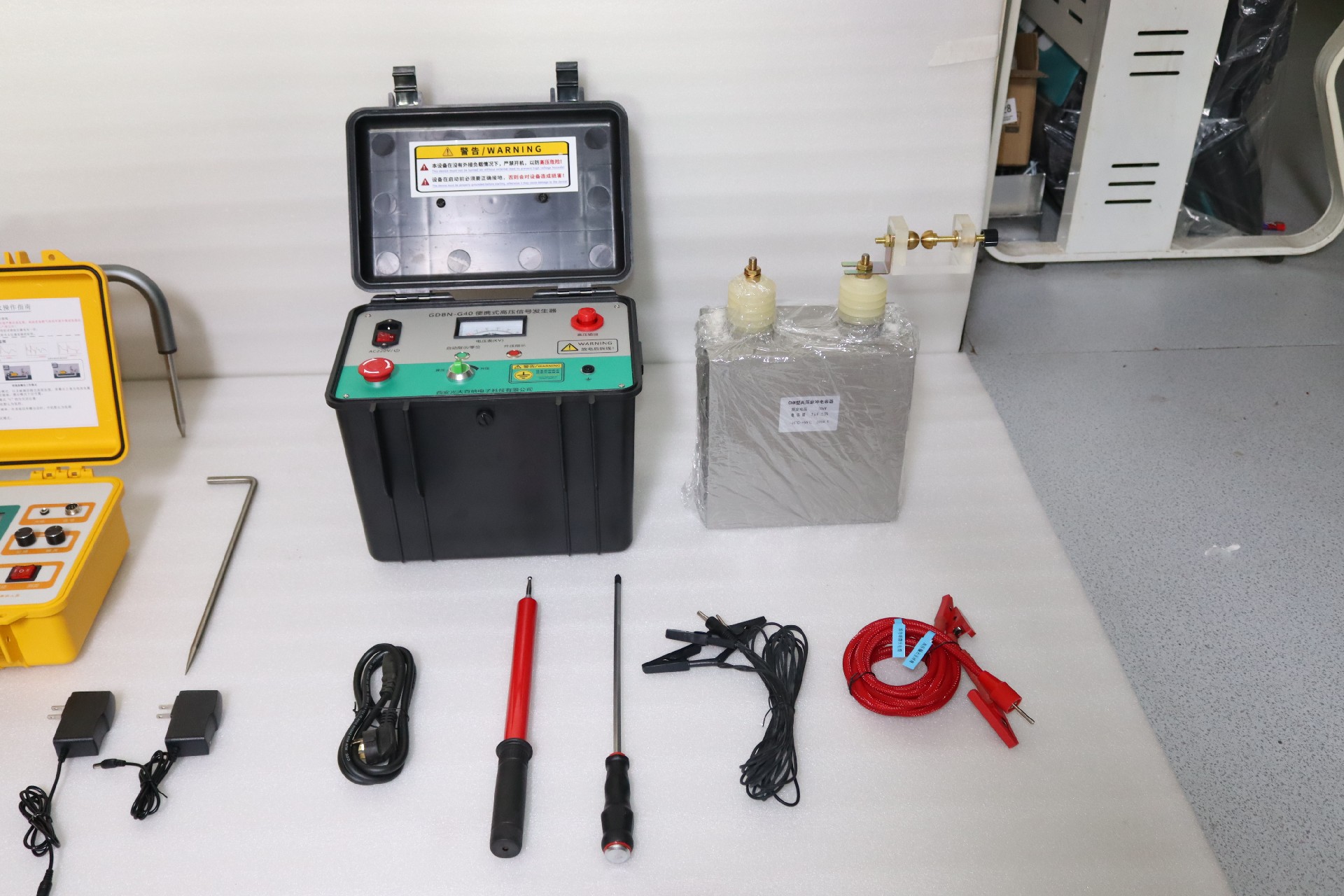

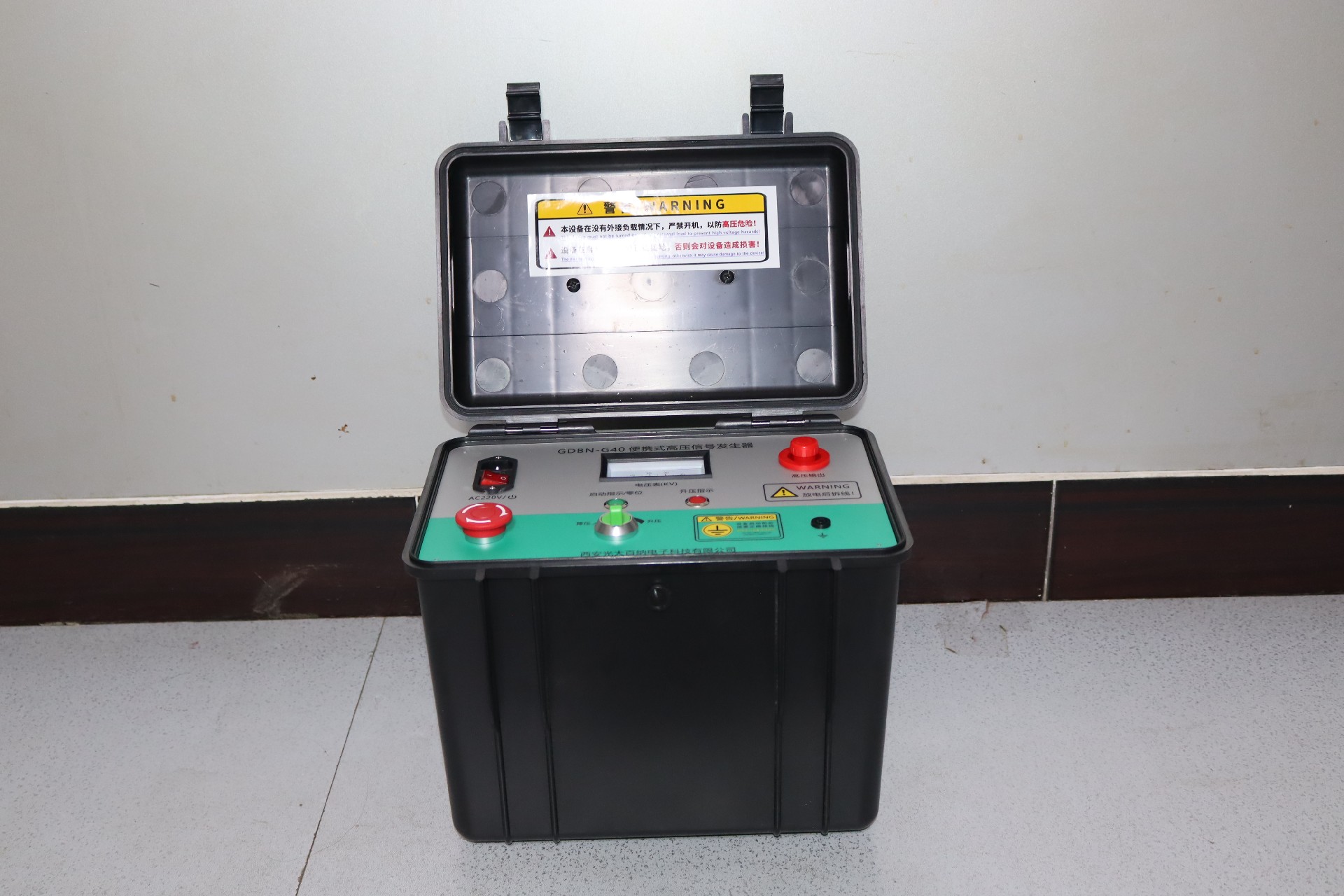

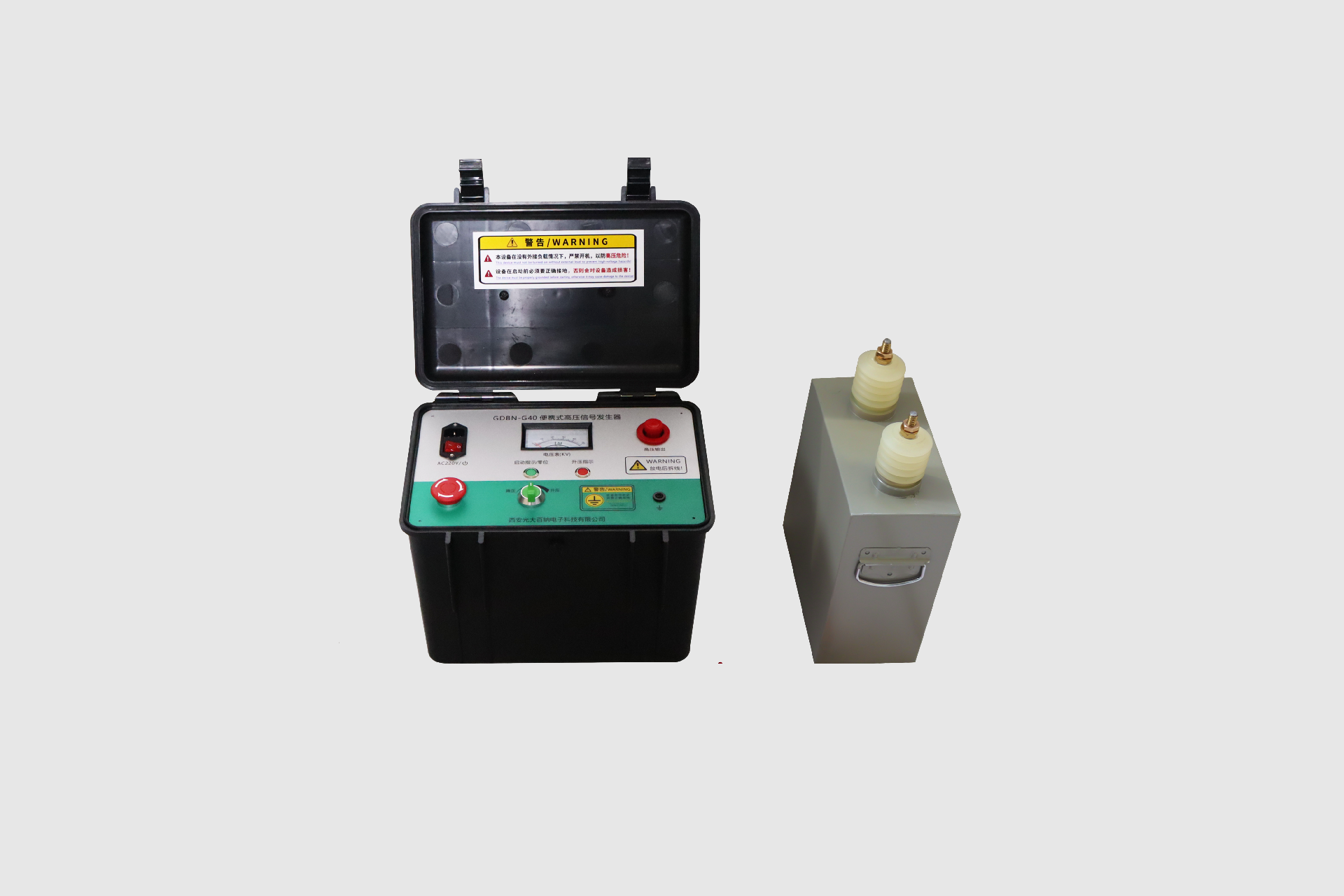

GDBN-G40便携式高压信号产生器

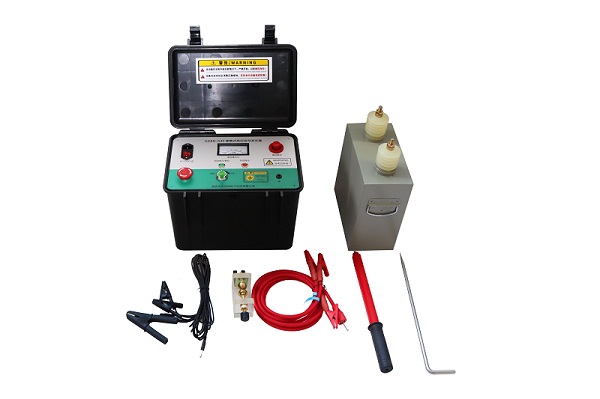

一、产品介绍本产品是我公司在长期从事电缆故障测试研究方面新开发的创新型换代产品,采用专用高压工频升压变压器、工作时指示针显示高压真实电压值,本体积小、重量轻、便于携带是它的最大特点,大大提高了现场使用的便携性,告别了现场繁重的移动。特别是对于电缆故障测试及精确定点时提供了高冲击力的高压电源,替代了需

在线咨询全国热线
15771703002
产品描述



一、产品介绍

本产品是我公司在长期从事电缆故障测试研究方面新开发的创新型换代产品,采用专用高压工频升压变压器、工作时指示针显示高压真实电压值,本体积小、重量轻、便于携带是它的最大特点,大大提高了现场使用的便携性,告别了现场繁重的移动。特别是对于电缆故障测试及精确定点时提供了高冲击力的高压电源,替代了需要用80余公斤的试验变压器和操作箱,同时也解决了测试电缆时繁琐的现场接线问题。GDBN轻型电缆故障测试高压发生器采用了先进的工艺和技术,在功能、性能和产品集成化上都远超过了其它所有同类产品,便于携带和现场使用,产品的各项性能指标均处于国内领先地位。该产品满足《中华人民共和国电力行业标准,高压试验装置通用技术条件》,主要用于对高、中低压电缆故障测试时做冲击放电试验电源、也可用于电缆、电容器、电机、瓷瓶等的直流耐压试验,是工频高压电源的升级换代产品。


 二、适用范围

适用于35kV及以下电缆故障测试,是电力电缆故障测试中各类高阻性、接地型和疑难电缆故障定位的必备高压信号发生装置,广泛适用于各种电力电缆、路灯电缆、铁路信号电缆、通信电缆的粗测和精确定点,电缆故障测试种类包括各种高阻故障、闪络性故障、低阻接地故障等。

三、功能特点

1.设备紧凑型设计。

2.实时高压动态显示。

3.工作状态直观显示。

4.性能稳定,箱体采用工程塑料绝缘材料,操作安全,体积小、重量轻、接线简单。

5.专用组合接地线设计,避免因人为接线原因引起的工作异常,性能稳定。

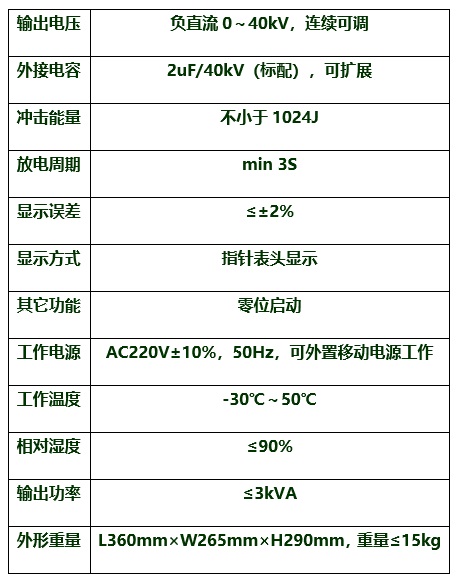

四、技术参数

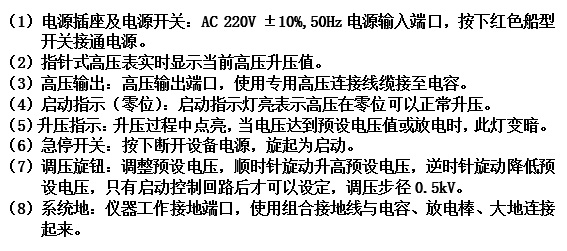

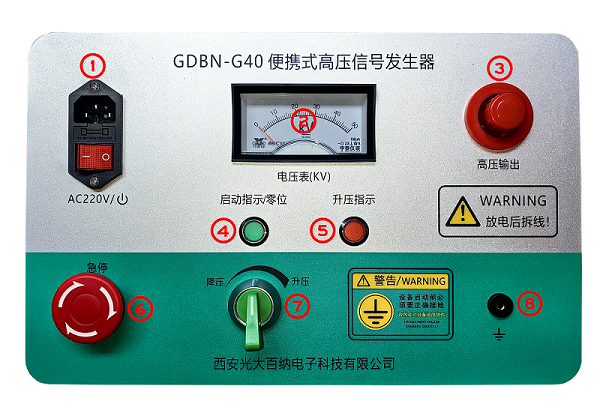

五、操作面板

面板 (2)1.png


六、连接步骤

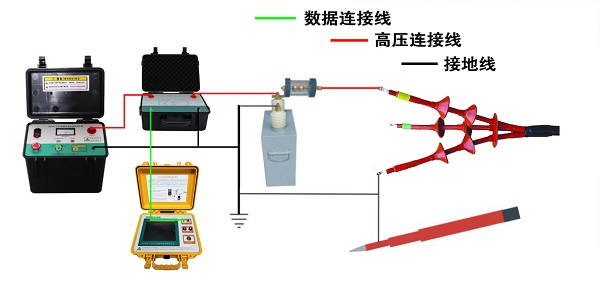

1、连线:

此方式为冲击闪络法测距或者故障精确定点时的连线方式,具体如下:

首先,使用组合接地线,以电容为出发点,分别接至仪器地端口、放电棒、系统地、铠装(相对地故障接铠装或系统地、相对相故障接另一相),注意:必须使用专用组合接地线可靠连接,否则影响设备稳定性能,组合接地线不允许有悬空;

接着连接高压线缆,从设备高压端口至电容另一极、从球隙至故障电缆;最后仔细检查连线是否有误,检查无误后插上电源线。


2、操作:

根据实际情况,调整放电球间隙,按照“开机---启动---升压”的步骤操作。

1.先将“AC220插座下船型开关”按下开机,

2.操作“急停开关”旋钮旋起,旋起为启动。

3观察启动指示灯,若启动指示灯不亮。旋转(降压升压)旋钮至降压档位保持不动直至启动指示灯亮(零位灯)。随后停止旋转(降压升压)旋钮。

3.顺时针旋转(降压升压)旋钮至升压档位,观察指针表头电压逐步上升,若球间隙没有击穿,可以再升高,直到球隙击穿后正常工作。

3、停机:

测距或者定点结束后停机,按下急停开关表示高压断电,接着必须使用放电棒泄放电容上的残存电量,最后关机。

4、拆线:

确保电容和电缆上不再有残存电量后进行拆线!

依次拆除电源线、高压线,最后拆除组合接地线。

七、注意事项

1、本仪器属高电压设备,出现故障时,请速与我公司联系。用户不可擅自拆卸修理,以免对仪器造成进一步破坏,甚至威胁使用者的人身安全。

2、本仪器在使用过程中,应先测量交流供电,如交流供电不稳,过高,过低,会损坏仪器,此时应使用发电机供电,确保输出交流220v稳定。(发电机功率最小为3千瓦)
