GDBN-S6035
直流耐压烧穿源用户手册
1 描述
1.1 简介
GDBN系列直流耐压烧穿源，用于高压电气设备的直流耐压。最大输出电流500mA，烧穿功率达1000W，特别适用于电缆烧穿。
1.2 特点
1. 采用全数字高频变流技术、频率调制（PFM）+ 脉宽调制（PWM）双调制策略、电压闭环 + 电流闭环双环反馈控制方案，实现输出电压与输出电流的高精度与稳定度的控制。超音频全桥逆变，倍压整流，纹波系数小，无噪声。
2. 低压端采用四管全桥MOSFET逆变，高压端同样采用全桥整流，用以减小输出电压纹波，提高电源效率。
3. 数码管式电压电流指示模块，直观反映测试品所承受的电压与电流。
4. 采用进口带拉杆箱体设计，强度高，携带方便。
5. 选用进口多圈绕线电位器，提高输出电压与电流的设定分辨率。
1.3 技术指标：
输出电压 0~60kV连续可调
最大输出电流 550mA
烧穿功率 1000W
电压、电流测量精度 0.5%
工作方式 允许连续工作
工作电源 工频220V±15%
使用环境温度 -15℃~45℃
相对湿度 ≤90% 无凝露
海拔高度 ≤2000m
重量 24.9 kg(含附件)
体积 31cm×47cm×50cm
1.4 供货清单
1 | 直流耐压烧穿源 | 1件 |
2 | 接地线 | 1根 |
3 | 电源线 | 1根 |
4 | 高压输出电缆 | 1根 |
5 | 保险丝 | 2只 |
6 | 放电棒 | 1个 |
7 | 用户手册 | 1份 |
8 | 合格证 | 1份 |

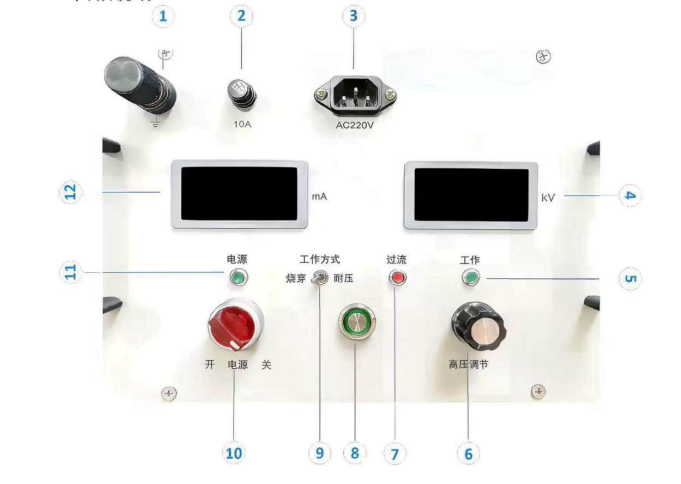

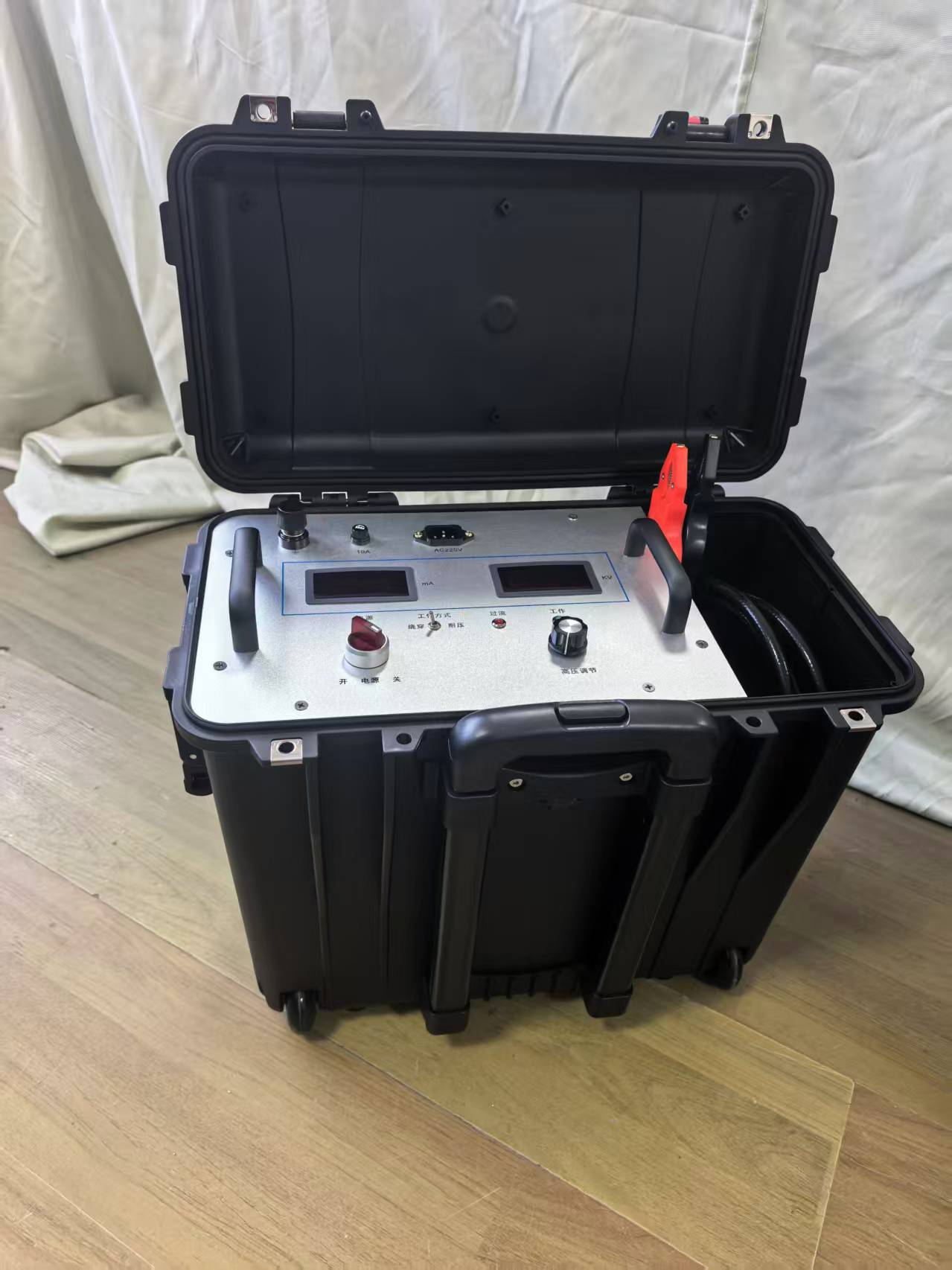

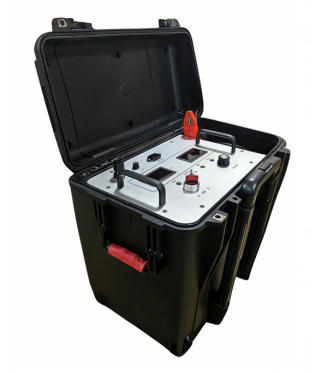

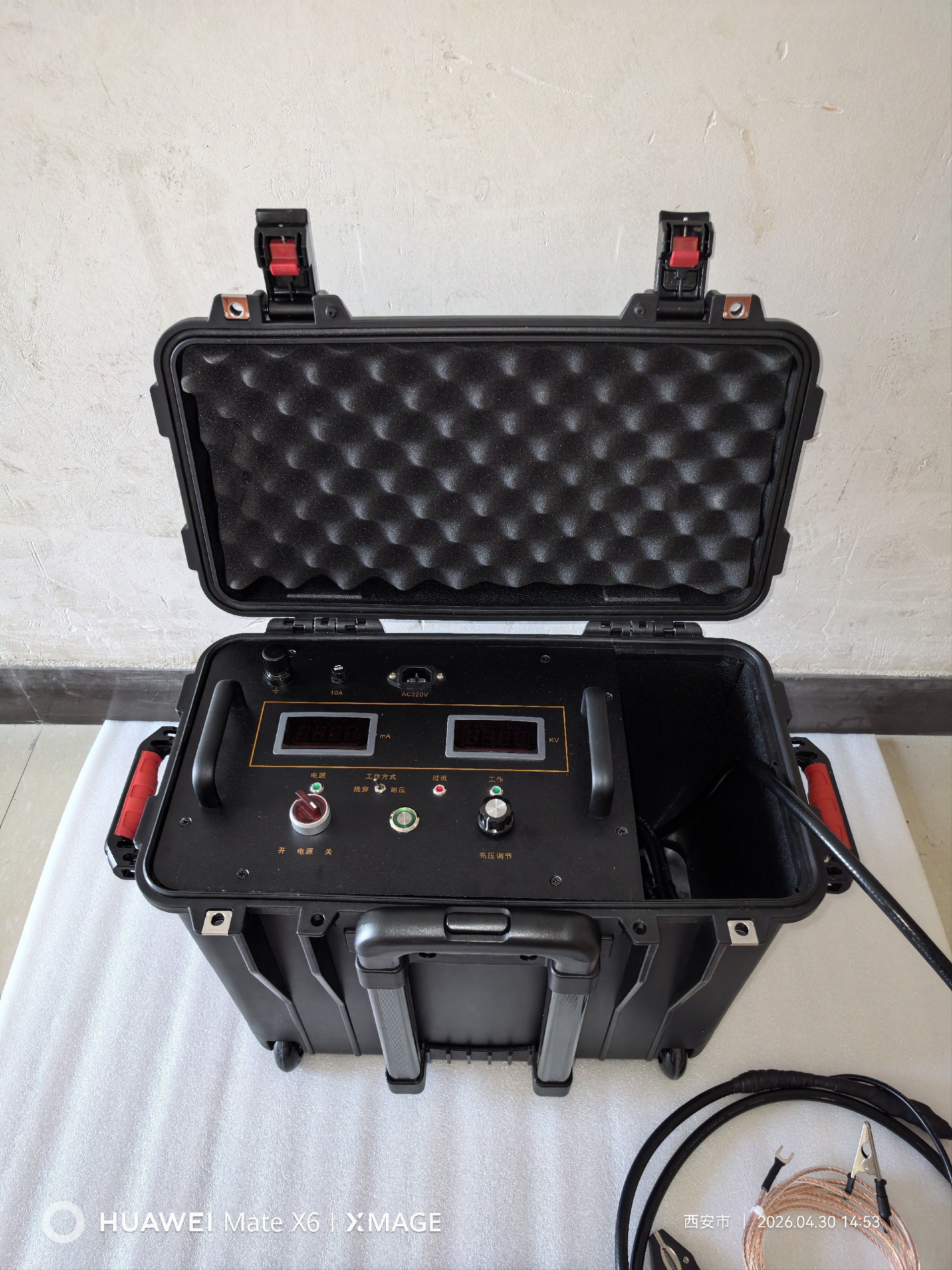

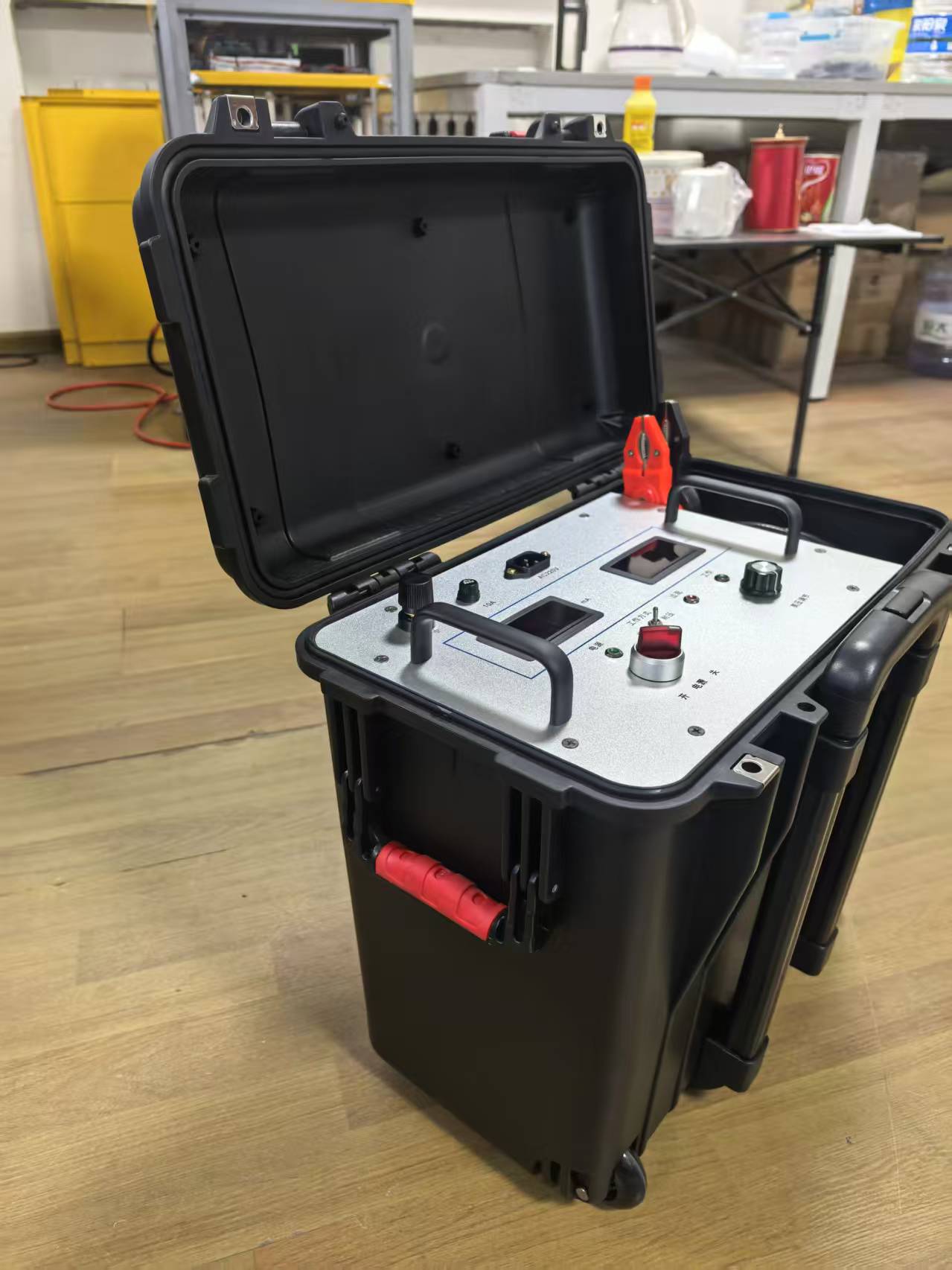

2 面板说明
1.接地柱：必须将仪器可靠接入现场地，使仪器与地等电位，避免危及人身安全及损坏仪器。
2.保险丝座: 内置10A(5×20)保险丝管。
3.电源插座: 工频220V±15%。
4.工作电压指示：输出电压，负极性，单位为kV。
5.工作指示灯：接通电源，高压调节器逆时针归零并且合闸按钮按下，该灯亮，可以升压。
6.高压调节器：顺时针旋转为升压，反之为降压。与合闸按钮共同决定工作状态。
7.过流指示灯：工作方式置“耐压”或“烧穿”档，试品泄漏电流或烧穿电流超过设备默认值，该指示灯亮。
8.合闸按钮，合闸后方能升压。同高压调节器共同决定工作状态。
9.工作方式：在“耐压”档，当被试品泄漏电流大于设备默认值，过流指示灯亮，自动关闭高压。如需重新升压，需将设备断电，重新启动。在“烧穿”档，烧穿电流超过设备默认值，自动关闭高压，如需重新升压，需将设备断电，重新启动。
10.电源开关。
11.电源指示灯：接通电源，打开电源开关，该灯亮。
12.工作电流指示：输出电流，单位：mA。
设备使用时，须将设备可靠接入现场地，红色架子夹在待测设备高电位端，黑色夹子夹在待测设备接地或者低电位端。
3 操作说明
3.1 空载试验
验收设备及长久不用的设备应先进行空载试验，步骤如下：
1.高压调节旋钮逆时针到底且开关锁断开。
2.高压输出电缆红夹子夹在绝缘件或悬空，仪器外壳可靠接地。
3.电源开关置“开”。
4.顺时针旋转高压调节钮，开始升压。观察电压表指示，高压输出电缆端应无放电声音。
5.将电压缓慢升至额定值停留3分钟，电压应保持稳定。若不稳定，检查电源电压是否太低(<198V)。
6.降压，逆时针旋转高压调节。
7.关断电源开关。
8.用放电棒对高压输出电缆放电并接地。
3.2试品试验方法
以电缆为例说明：
1. 电缆试验时，高压输出电缆红夹子夹在线芯，黑夹子夹外屏蔽层。仪器机箱保护地须可靠接地，接好随机携带放电棒。注意：接地时须将接地处表面铁锈或油漆处理干净。

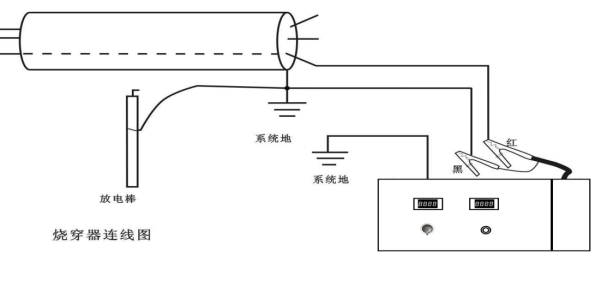

电缆烧穿试验连线示意图
2.长电缆有较大的电容量，此时，升压速度取决于充电速度，应缓慢旋转高压调节钮。
3.电压接近试验电压时，应放慢调节速度，逐步将电压调至所需值。
4.对大电容试样，自然放电很慢，应等待电压自然放电至试验电压的50%以下，再用专用放电棒放电，最后挂上接地线，关闭电源开关，拆线。
5.若在耐压过程中出现击穿，应将工作方式置“烧穿”档，增大电流，若试品已击穿或有大闪络，应继续加电压，等待电缆残压降低到所需值，关闭仪器，放电。
6.仪器如需较长时间工作，应间隔一段时间，将高压调节旋钮置于零位，仪器内部器件冷却后再继续使用。
4 异常现象诊断：
序号 | 现 象 | 原因及解决办法 |
一 |
电压、电流表没有显示 | 1、电源插座接触是否良好 |
2、检查保险丝，若换上后断，则设备损坏，应与生产厂联系 | ||
二 | 工作指示灯不亮 | 1、高压调节没有回零，零位合闸按钮没按下 |
