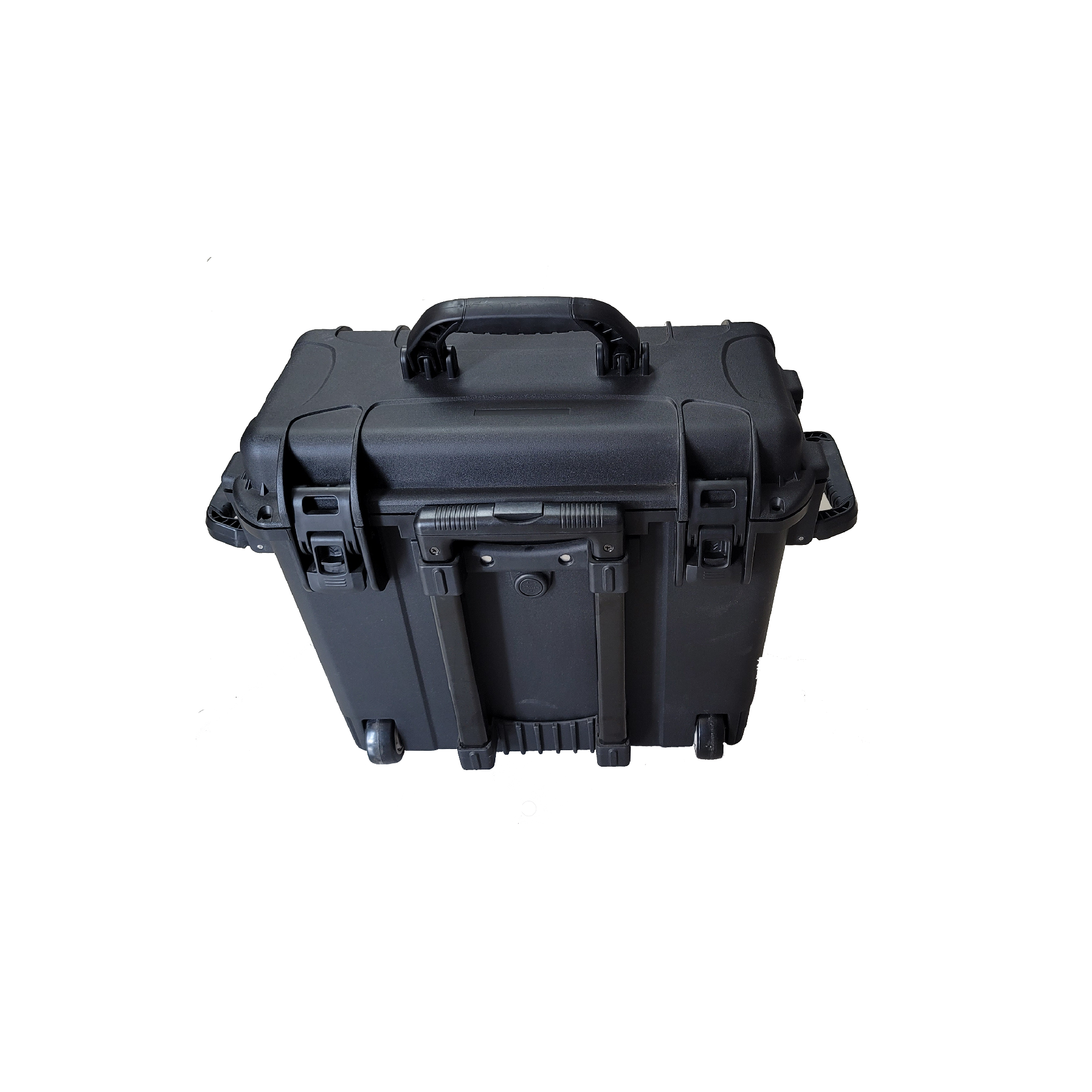

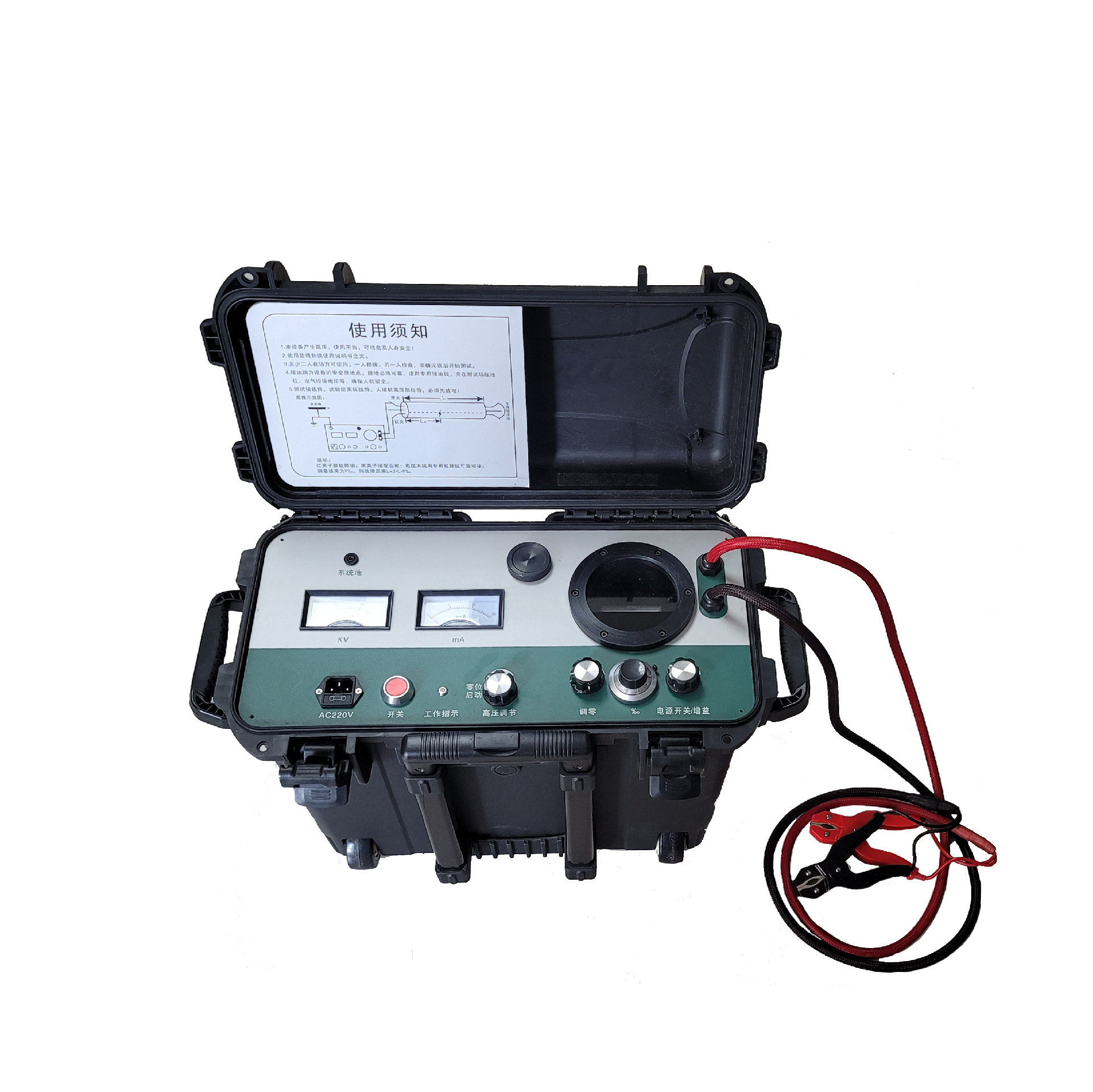

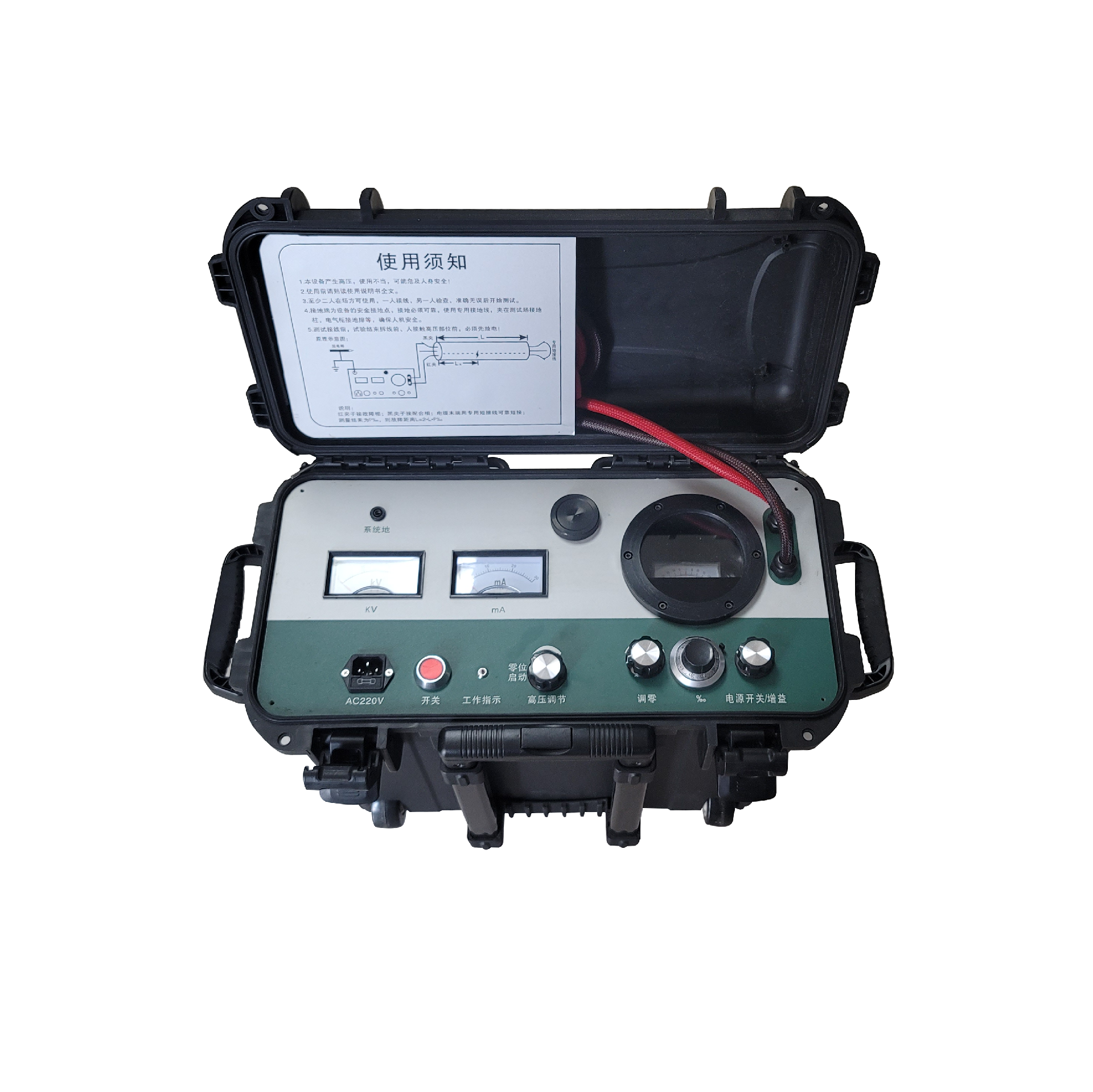

高压电桥故障测试仪 GDBN-DQ016

一、高压电桥故障测试仪功能及应用

  高压电桥故障测试仪具有三种特点：

1．直流耐压试验：设备可输出0～15kV直流电压，可用于电缆直流耐压试验。

2．烧穿故障点：烧穿及降低高阻及闪络型故障点的电阻。

3．故障预定位：利用电桥原理进行预定位，四端电阻测量法避免了引线电阻引入的误差。

高压电桥故障测试仪特别适用于：

1．敷设后电缆的高阻击穿点，特别是难以烧成低阻的线性高阻击穿点，如电缆中间接头的线性高阻击穿。

2．闪络型击穿点，击穿后恒流源能维持电弧，有稳定电流通过电桥，电桥有足够的灵敏度。

3．尚未击穿，但电阻偏低的缺陷点，如用兆欧表发现电缆阻值较低，但运行电压下不击穿的绝缘缺陷点。

二、高压电桥故障测试仪技术参数

1. 测试电压：负高压，0～15kV，连续可调

2. 最大电流：30mA

3. 测试比例精度：±（0.2%·L±1）米

4. 烧穿电压：0～15kV，连续可调

5. 烧穿电流：30mA

6. 工作电源：AC220V±10%

7. 抗干扰能力：＞100VAC

8. 重量：≤12kg

9. 外形尺寸：长450mm × 宽330mm × 高320mm

三、高压电桥故障测试仪设备配置

高压电桥设备1台、说明书一本、附件一包、放电棒一套、保修卡、装箱清单及出厂检验报告各一份。
