脉冲反射波形比较测量法

实际检测过程中电缆结构可能比较复杂，比如存在分支点，脉冲反射波形不容易理解。

如图3.9.a所示，一中间带接头的电缆发生单相接地故障，首先在良好的芯线上测得一波形，如图3.9.b所示，然后在故障芯线上测量波形如图3.9.c，把二者进行比较，在波形上F处二波形明显出现差异，这是由于电缆故障点反射脉冲所造成的，如图3.9.d，该点所代表的距离即是故障点位置。

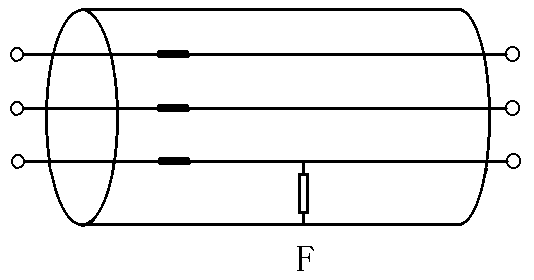

a.故障电缆

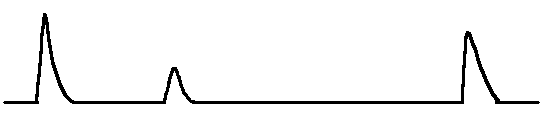

b.良好导体的测量波形

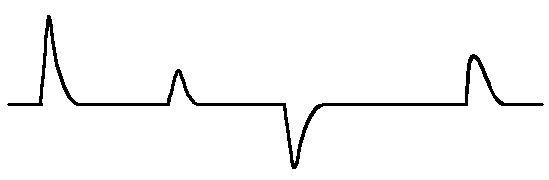

 c.故障导体的测量波形

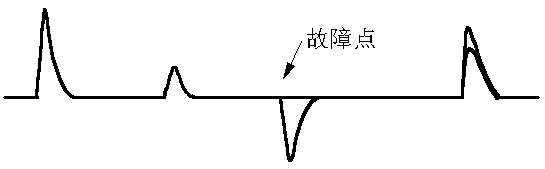

d.良好与故障导体测量波形相比较

图3.9  波形比较法测量单相对地故障

现代微机化低压脉冲反射法仪器具有波形记忆功能，即以数字的形式把波形保存起来，同时，可以把最新测量波形与记忆波形同时显示。利用这一特点，操作人员可以通过比较电缆良好线芯与故障线芯脉冲反射波形的差异处，来寻找故障点，避免了理解复杂的脉冲反射波形的困难，故障点容易识别，灵敏度高。实际电力电缆三相均有故障的可能性很小，绝大部分情况下有良好的线芯存在，可方便地利用波形比较法，测量故障点。

利用波形比较法，可精确地测定电缆长度或校正波速度。由于脉冲在传播过程中存在损耗，电缆终端的反射脉冲传回到测量点后，波形上升沿比较圆滑，不好精确地标定出反射脉冲到达时间，特别当电缆距离较长时，这一现象更突出。而把端点开路与短路的波形同时显示时，二者的分叉点比较明显，容易识别，如图3.10所示。

图3.10  电缆终端开路与短路脉冲反射波形比较
