脉冲电流法与线性电流耦合器
电缆的高阻与闪络性故障由于故障点电阻较大（大于10倍的电缆波阻抗），低压脉冲在故障点没有明显的反射（反射脉冲幅度小于5%），故不能用低压脉冲反射法测距。脉冲电流法是将电缆故障点用高电压击穿，使用仪器采集并记录下故障点击穿产生的电流行波信号，通过分析判断电流行波信号在测量端与故障点往返一趟的时间来计算故障距离。脉冲电流法采用线性电流耦合器采集电缆中的电流行波信号。
图4.1 线性电流耦合器应用示意图
图4.1是冲击高压闪络测试的接线示意图，线性电流耦合器L放置在储能电容C接电缆外皮的接地引线旁。L实际上是一个空心线圈，与地线中电流产生的磁场相匝链。设时间t2与t1时电流分别为i2与i1,t1小于t2但接近t2,根据电磁感应定律求出线圈的输出电压：
V＝K(i2－i1)/(t2－t1)＝KΔi/Δt (4.1)
其中参数K是一取决于线圈匝数、形状及与地线相对位置的常数，电流变化量:
Δi＝i2－i1，
时间变化量:
Δt＝t2－t1。
式（4.1）说明，线性电流耦合器的输出电压与地线电流的变化率成正比，而不是与地线中电流本身成正比。
(a)
(b)

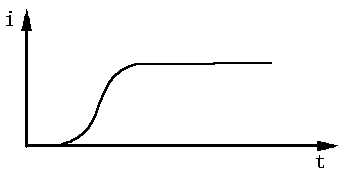

图4.2 a.地线中的电流

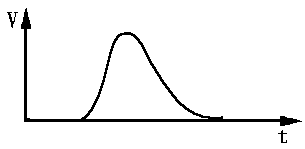

b. 线性电流耦合器的输出
图4.2给出了地线中的电流与对应的线性电流耦合器的输出，可以看出线性电流耦合器在地线中电流开始上升时，输出是一个尖脉冲，而在地线中电流趋于平稳后，输出为零。因此，在故障点击穿产生的电流行波到达后，线性电流耦合器输出一脉冲信号，可以从线性电流耦合器有无脉冲信号输出，判断测量点是否有电流行波出现。
与脉冲电压法使用电阻、电容分压器进行电压取样不同，脉冲电流法使用的线性电流耦合器平行地放置在低压侧地线旁，与高压回路无直接的电气连接，对记录仪器与操作人员来说，特别安全、方便。
脉冲电流分直流高压闪络与冲击高压闪络两种测试方法，下面将分别予以介绍。
