冲击高压闪络测试法
1.高压闪络测试法应用范围
在故障点电阻不很高时，因直流泄漏电流较大，电压几乎全降到了高压试验设备的内阻上去了，电缆上电压很小，故障点形不成闪络，必须使用冲击高压闪络测试法，简称冲闪法。冲闪法亦适用于测试大部分闪络性故障，当然，由于直闪法波形相对简单，容易获得较准确的结果，应尽量使用直闪法测试。
2. 高压闪络测试法接线方法

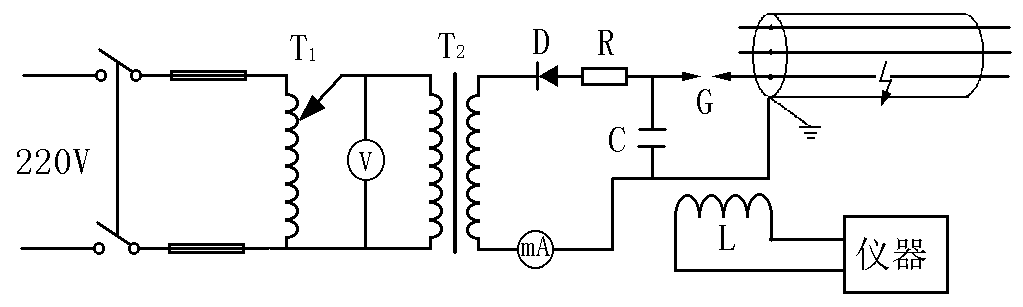

冲闪法接法如图4.11所示，它与直闪法接线（图4.3）基本相同，不同的是在储能电容C与电缆之间串入一球形间隙G。首先，通过调节调压升压器对电容C充电，当电容C上电压足够高时，球形间隙G击穿，电容C对电缆放电，这一过程相当于把直流电源电压突然加到电缆上去。
图4.11 冲闪法测试接线
冲闪法接线注意事项与直闪法基本相同。
3. 故障点击穿与否的判断
冲闪法的一个关键是判断故障点是否击穿放电。一些经验不足的测试人员往往认为，只要球间隙放电了，故障点就击穿了，显然这种想法是不正确的。
球间隙击穿与否与间隙距离及所加电压幅值有关，距离越大，间隙击穿所需电压越高，通过球间隙加到电缆上的电压越高。而电缆故障点能否击穿取决于故障点电压是否超过临界击穿电压，如果球间隙较小，电缆上得到的冲击高压小于故障点击穿电压，显然，就不会出现击穿。
除根据仪器记录波形判断之外，还可通过以下现象来判断故障点是否击穿：
(1) 电缆故障点没击穿时，一般球间隙放电声嘶哑，不清脆，而且火花较弱。而故障点击穿时，球间隙放电声清脆响亮，火花较大。
(2) 电缆故障点未击穿时，电流表摆动较小，而故障点击穿时，电流表指针摆动范围较大。
