电缆故障测试仪典型的冲闪波形

1.电缆故障测试仪典型的冲闪波形

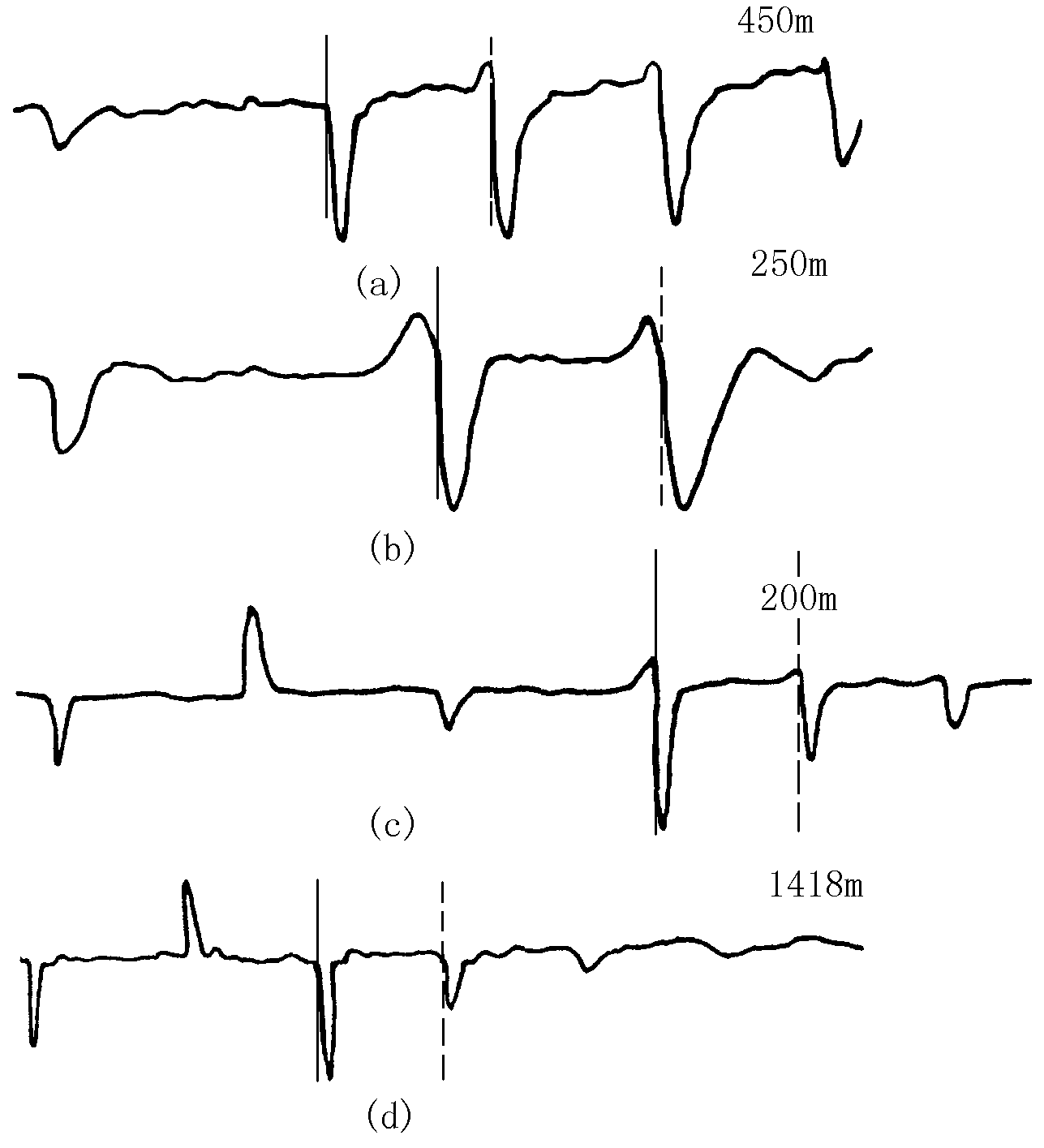

图4.16给出了几个典型的冲闪波形，图中实线标出故障点放电脉冲的起始处，虚线标出故障点反射脉冲起始处。图4.16.a是直接击穿的波形，第三个负脉冲起始处的正脉冲与直闪波形中正脉冲形成原因类似，是由高压设备与导引线的杂散电感引起的。图4.16.b、c、d均为远端反射电压击穿的波形，但放电延时逐渐变大。四个波形与理想条件下波形相比，由于传输损耗等原因，脉冲变化较平缓，幅值亦逐渐变小。

图4.16  典型的冲闪波形

2. 电缆故障测试仪长放电延时波形

有的故障电缆铠装及铅包破裂，而未及时处理，时间一久，潮气往往从破裂处渗透进去，形成大面积受潮。这时，故障点放电延时时间往往很长，达数百微秒，甚至数毫秒，而一般故障点击穿延时仅几个微秒。

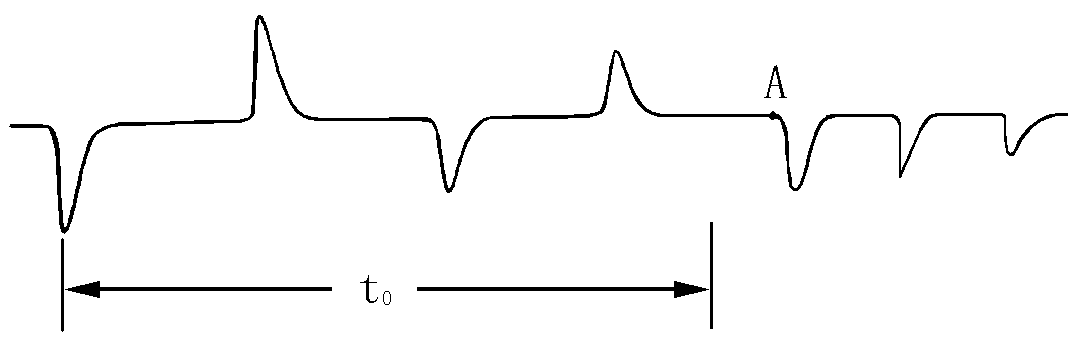

一般的电缆故障测试仪器在球间隙击穿后开始记录信号，仪器所记录信号的时间长度是有限的，如果放电延时过长，在故障点击穿放电时，仪器已停止记录，就记录不到故障点放电的脉冲电流波形了，如在图4.17中仪器记录信号的时间长度为t0，而故障点击穿时间（图上A点）已超过t0，故仪器记录不到故障点放电脉冲电流波形。因此，这时从球间隙放电声音等现象判断，故障点已击穿，但从记录的波形上却观察不到故障点放电的迹象。

图4.17  长放电延时

仪器的延时再触发功能可以对付这种情况。在仪器被球间隙放电脉冲触发后开始计时，预定时间后，仪器自动复归，等待故障点放电脉冲到来后，再次被触发，记录信号。仪器所选择的再触发延时，应接近或大于仪器记录信号的时间长度，在该时间后，球间隙击穿加到电缆上去的电流波在经过来回数次反射后，已变得相当平缓，线性电流耦合器无脉冲信号输出，不会造成误触发，而在故障点放电电流脉冲到来后，可以保证仪器被可靠触发，记录故障点放电产生的脉冲电流波形。

仪器记录下的长放电延时的脉冲电流波形，类似于直闪测试所得到的波形。
