如何使故障点充分放电

由高压设备供给电缆的能量可由下式代算：

               W=C*U2/2

即高压设备供给电缆的能量与贮能电容量C成正比，与所加电压的平方成正比。在故障点不击穿放电或虽有放电现象，但放电不充分时，波形上观察不到故障点反射回波，可通过增大贮能电容量C或提高冲击电压U，来使故障点充分放电。

1) 进行直闪测试时，提高直流电压到规定值并维持足够的时间（如6KV油浸纸绝缘电缆，规定的预防试验电压为30KV，试验时间5分钟），直至故障点击穿为止。如仍不击穿，可经过一段时间后再试，往往绝缘冷却后，可使故障点击穿。

2) 进行冲闪测试时，加大球间隙，提高施加到电缆上的电压，可使故障点容易击穿。电缆故障点往往是由远端反射电压造成的加倍电压而击穿的，如球间隙放电冲击电压为10KV，电缆上故障点可获得接近20KV的电压。因此，实际测试时，应注意选择冲击电压值最好不要超过规定的电缆泄漏试验电压的50%～70%。

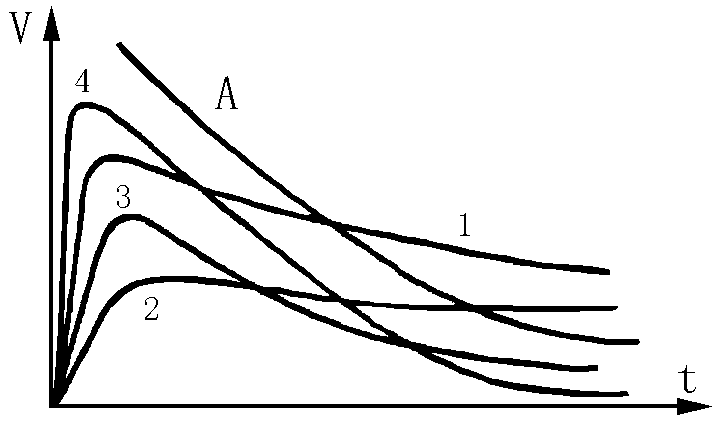

3) 提高储能电容的容量，加大了高压设备供给电缆的能量，实际上也增加了电缆上电压持续时间，有利于故障点的击穿。图4.19给出了典型的电缆故障点击穿电压与时间的关系曲线A，以及不同电容量C时电缆上得到的电压与时间的关系曲线1、2、3、4（不考虑远端反射电压的影响），当后者与曲线A相交时，即可发生直接击穿。同样冲击电压的前提下，曲线1、2的电容较大，与曲线A有交点，故会使故障点击穿；而曲线3、4对应的情况，电容量较小，尽管电缆上电压较高，但衰减快，与曲线A无交点，故不会造成故障点击穿。

4) 进行冲闪测试时，使球间隙多次放电，把故障点烧一段时间后，利用“累积效应”，故障点被进一步破坏，会使得击穿电压降低，放电延时缩短。

图4.19  增大电容量对故障点击穿的影响
