铁路上的电缆故障怎么检测

铁路电缆故障检测采用 先粗判类型 → 再测距定位 → 最后精确定点”的三级流程，核心依赖绝缘 / 导通测试、TDR 脉冲反射、跨步电压、声磁同步等专业技术，适配铁路信号电缆（多芯、屏蔽、埋地、强干扰）的严苛工况。

一、铁路电缆常见故障类型

• 断线（开路）：芯线断裂，导通电阻无穷大

• 混线（短路）：芯线间绝缘击穿，电阻趋近 0

• 接地（漏电）：芯线与屏蔽 / 大地绝缘下降

• 高阻故障：绝缘老化，漏电电阻高（几百～几千兆欧）

• 外护套破损：屏蔽层 / 铠装接地，受潮腐蚀

二、第一步：初步诊断（粗判故障）

1. 导通测试（万用表）

• 测芯线两端电阻：

• ∞ → 断线

• <5Ω → 正常

• 0Ω → 芯线间短路

2. 绝缘测试（500V 兆欧表）

• 测芯线 - 芯线、芯线 - 大地：

• ≥1000MΩ → 良好

• <100MΩ → 绝缘不良

• <10MΩ → 严重漏电 / 接地

3. 系统联动判断

• 控制台报警（轨道电路红光带、道岔无表示）→ 锁定故障区间

三、第二步：故障测距（粗定位）

1. 时域反射法（TDR，最常用）

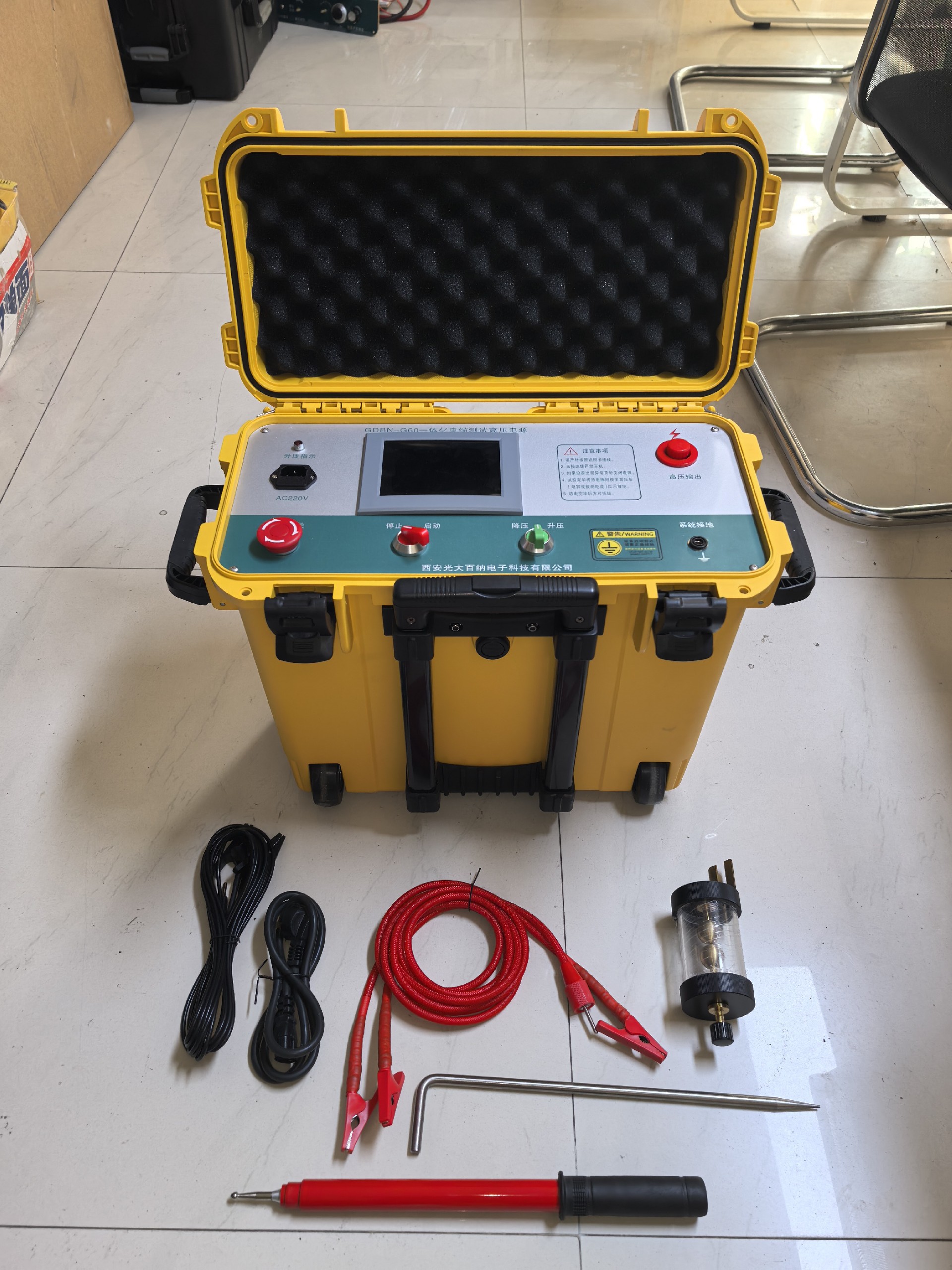

• 设备：电缆故障测试仪 / TDR 仪

• 原理：发射低压脉冲，故障点阻抗突变产生反射波

• 公式：距离 L = (波速 × 时间差) / 2

• 适用：断线、低阻短路

• 精度：±1m（1km 内）

2. 低压电桥法

• 原理：惠斯通电桥测电阻比，计算长度

• 适用：高阻接地 / 短路

3. 高压闪络法（击穿法）

• 原理：高压击穿故障点，产生行波反射

• 适用：高阻、间歇性故障



四、第三步：精确定点（开挖前）

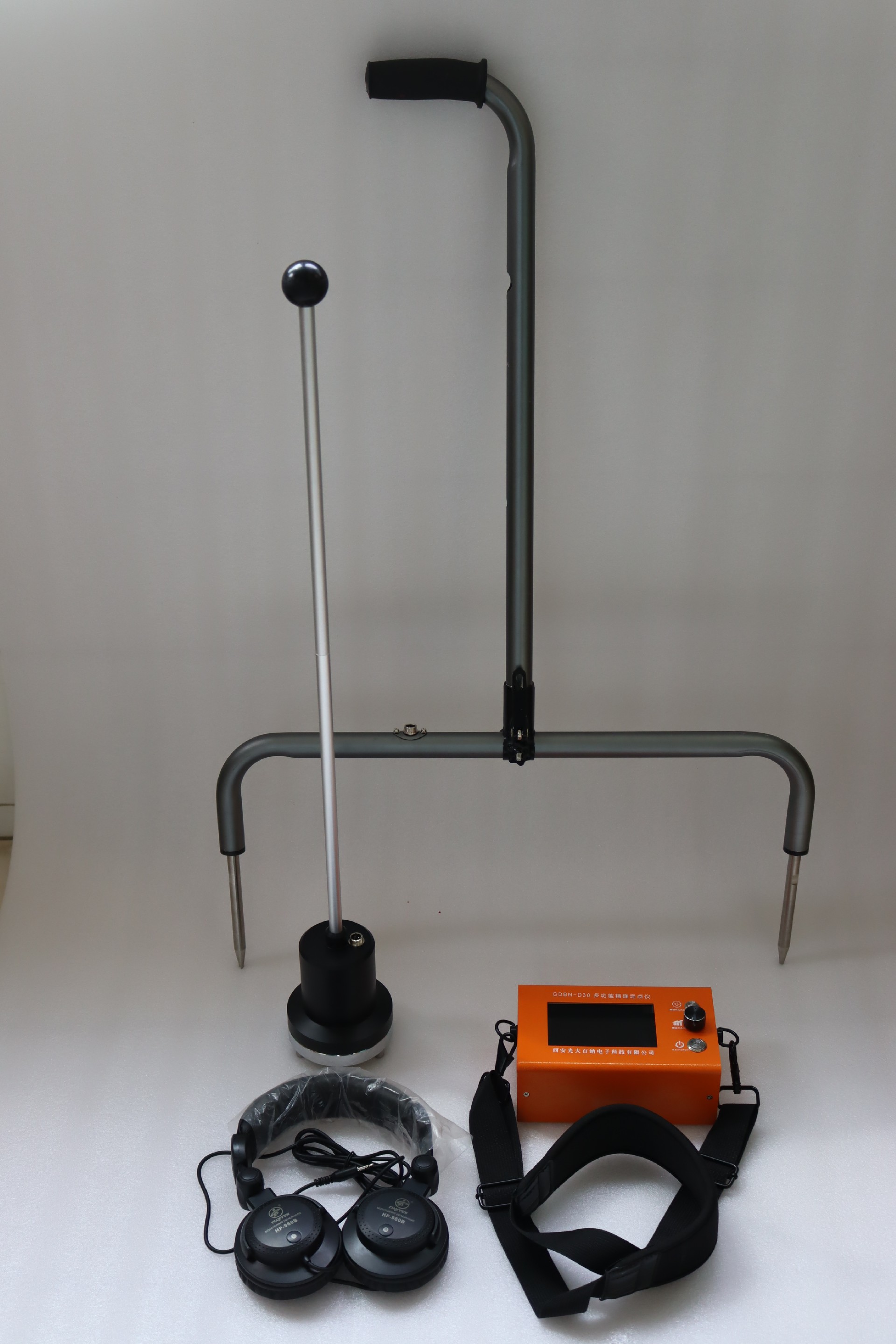

1. 跨步电压法（埋地电缆首选）

• 设备：跨步电压定位仪

• 原理：故障点注入信号，地面电位呈 “V” 形峰值

• 适用：接地、外护套破损

• 精度：±0.5m

•

2. 声磁同步法

• 原理：高压放电时，故障点发声 + 磁场，测时差

• 适用：高阻、闪络性故障

3. 音频感应法

• 原理：注入音频信号，用探头寻峰

• 适用：低阻短路、断线

五、铁路专用检测流程（标准作业）

1. 断电隔离 → 安全操作，防干扰

2. 导通 / 绝缘测试 → 确定故障类型

3. TDR 测距 → 给出 “XX 米处故障”

4. 路径探测 → 确认电缆走向

5. 精确定点 → 跨步电压 / 声磁法锁定点位

6. 开挖修复 → 最小范围施工

六、铁路 vs 普通电缆检测差异

• 强抗干扰：必须屏蔽 25kV 牵引网电磁干扰

• 多芯复杂：同时测多对芯线，区分主备线

• 埋地为主：依赖地面定点，不能盲目开挖

• 安全等级高：信号故障直接影响行车，10 分钟内响应

七、常用仪器速览

• 基础：万用表、500V 兆欧表

• 测距：TDR 电缆故障测试仪

• 定点：跨步电压仪、声磁定点仪

• 光缆：OTDR 光时域反射仪
