电缆故障的性质与分类(1)

1．电缆故障从型式上可分为串联与并联故障

串联故障指电缆一个或多个导体（包括铅、铝外皮）断开；通常在电缆至少一个导体断路之前，串联故障是不容易发现的。并联故障是导体对外皮或导体之间的绝缘下降，不能承受正常运行电压。实际的故障型式组合是很多的，图1.1给出了可能性较大的几种故障形式。例如：图1.1.c所示，导体断路往往是电缆故障电流过大而烧断的，这种故障一般伴有并联接地或相间绝缘下降的情况。实际发生的故障绝大部分是单相对地绝缘下降故障。

a. 一相对地

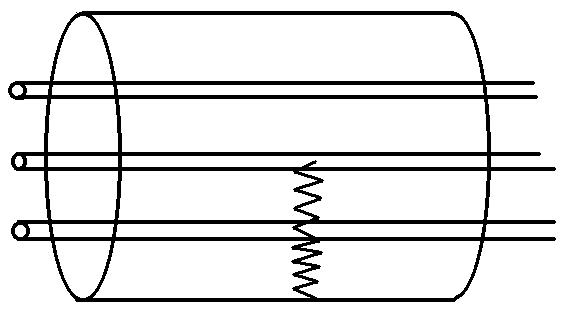

b. 两相对地

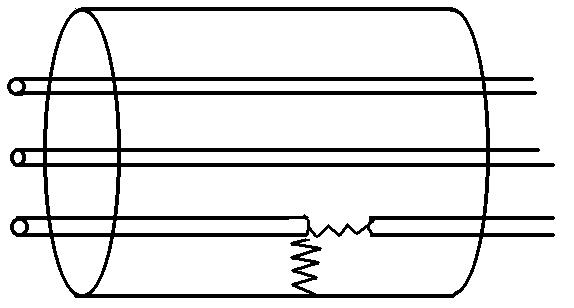

c.一相断线并接地

图1.1  几种电缆故障形式

电缆故障点可用图1.2所示电路来等效。Rf代表绝缘电阻，G是击穿电压为Vg的击穿间隙，Cf代表局部分布电容，上述三个数值随不同的故障情况变化很大，并且互相之间并没有必然的联系。

图1.2  电缆故障等效电路

间隙击穿电压Vg的大小取决于放电通道的距离，电阻Rf的大小取决于电缆介质的碳化程度，而电容Cf的大小取决于故障点受潮的程度，数值很小，一般可以忽略。
