行波的反射与透射现象

两个波阻抗不同的电缆相联接时，联接点会出现阻抗不匹配。当电缆中出现断线或低阻故障时，故障点等效阻抗与电缆波阻抗不相等，也会出现阻抗不匹配。当行波运动到阻抗不匹配点时，会产生全部或部分反射，出现行波回送现象。在低电阻故障（故障点电阻不为零时）,还会有行波透射现象，即有一部分行波越过故障点继续往前运动。

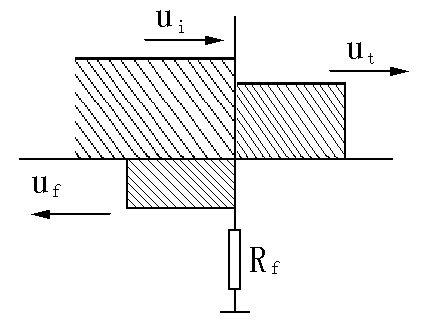

图2.4  低电阻故障点行波的反射与透射

作为例子，图2.4给出了电缆出现低电阻故障时，行波的反射与透射现象。Ui为入射波，Uf为返回的反射波，Ut为越过故障点的透射波。

注意,行波的入射波与透射波反映了一种因果关系,即入射波在阻抗不匹配点导致了反射波与透射波的出现。而正、反向行波是针对电压、电流波的运动方向而言的。一个入射波可以是正向行波,也可以是反向行波。如果入射波运动方向与规定的方向一致的话,就是正向行波,对应的反射波与透射波应该分别与入射波运动方向相反与相同而称为反向行波与正向行波。反之,入射波是反向行波,对应的反射波与透射波应分别是正向与反向行波。
