电缆路径的音频感应探测法
音频感应探测法测量原理
用信号发生器在电缆始端向被测电缆输入音频信号电流，利用接收线圈在地面上接收磁场信号，在线圈中产生出感生电动势，信号放大后，通过耳机、指针或其他方式进行监视。随着接收线圈的移动，信号的大小发生变化，由此，可判断出电缆路径。路径探测仪一般都是使用耳机监听信号的幅值，所以根据探测时音响曲线的不同，探测方法分为音谷法和音峰法。下面针对相地接线方式分别介绍这两种测试方法，相地连接时地面上的磁场分布见图6.3。
(1) 音谷法
如图6.6，使磁棒线圈轴线垂直于地面，慢慢移动，在线圈位于电缆正上方且垂直于电缆时，磁力线与线圈平面平行，没有磁力线穿过线圈，线圈内无感应电动势产生，耳机中听不到声响。然后将磁棒先后向两侧移动，就有一部分磁力线穿过线圈，产生感生电动势，耳机中开始听到音频响声。随着磁棒缓慢移动，声响逐步变大，当移动到某一距离时，响声最大，再往远处移动，响声又逐渐减弱。在电缆附近，声响与其位置关系形成一马鞍形曲线，曲线谷点所对应的测试位置即电缆所经过的路径。

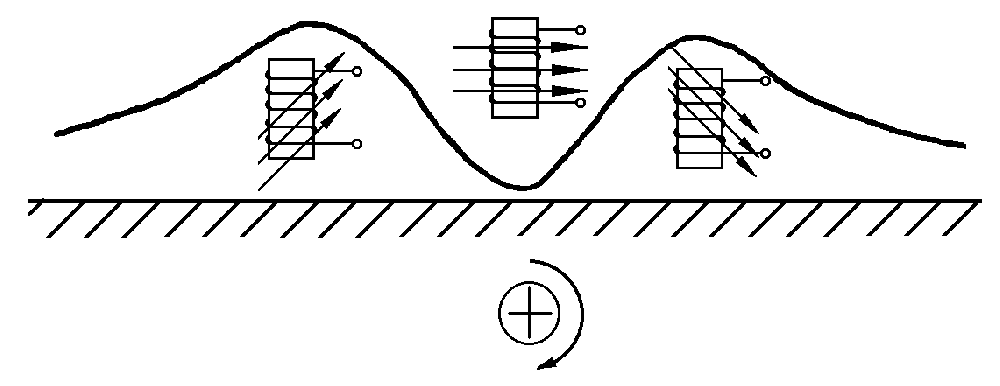

图6.6 用音谷法探测电缆路径位置

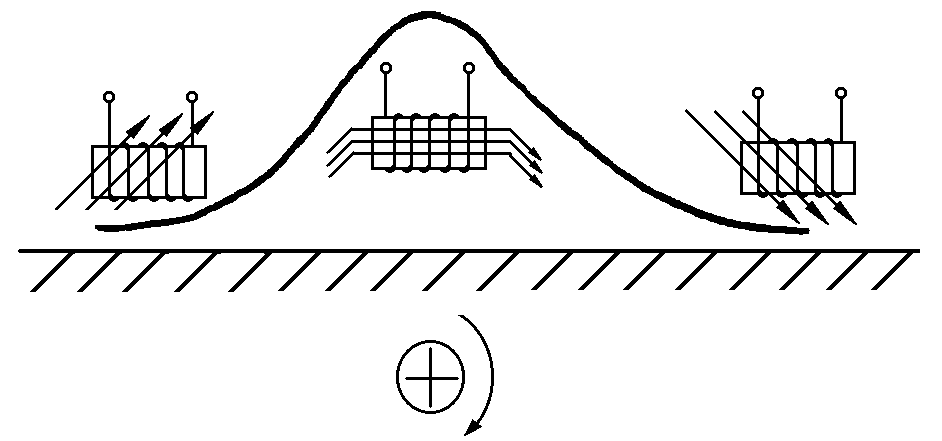

图6.7 用音峰法探测电缆路径
(2) 音峰法
如图6.7，使磁棒线圈轴线平行于地面，做慢慢移动，在线圈位于电缆正上方时，耳机中听到的声响最大。此时穿过线圈的磁力线最多。然后将磁棒先后向两侧慢慢移动，穿过线圈的磁力线逐渐减少，响声逐渐减弱。在电缆附近，声响与其位置关系形成一钟形曲线，曲线的峰顶所对应的测试位置即电缆所经过的路径。
