电缆路径探测的脉冲磁场法

音频感应法是一种传统的电缆路径探测方法，而脉冲磁场法则是最近提出来的一种新的电缆路径探测原理。

利用冲闪法测试中使用的高压试验设备，向电缆的选定导体与地之间施加冲击高压脉冲，在电缆周围产生脉冲磁场，其磁力线与图6.3描述的基本一致。利用接收线圈，垂直于地平面进行测量，当接收线圈由电缆的一侧移到电缆的另一侧时，由于穿过线圈的磁力线方向发生变化，测量到的脉冲磁场的初始极性相反，由正变到负或由负变到正，如图6.12，由此，可识别出所寻找的电缆。该方法是判别接收到的初始脉冲磁场的极性而不是接收信号（音响）强弱变化来识别电缆位置，故简单、方便、判断精度高、误差小于0.2米。

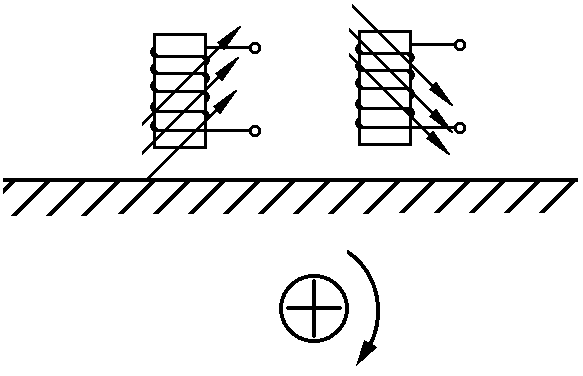

图6.12  脉冲磁场法探测电缆路径

从探测电缆路径的角度讲，并不一定要求电缆有故障点并且故障点击穿放电。如欲确定一完好电缆的路径，可把电缆的远端接地，利用高压试验设备向电缆施加数千伏的冲击高压，产生脉冲磁场，通过检测比较脉冲磁场的初始极性探测电缆的路径。

检测电缆上冲击高压产生的脉冲磁场，判别磁场初始极性的功能很容易置入电缆故障定点仪。因此，电缆路径探测可以与电缆故障定点一并进行。

应该指出，在相相连接时不适宜应用脉冲磁场法。由本章第一节对电缆上方地面上磁场分析可知，在电缆通电导体所在的平面与地面平行时，电缆两侧的磁力线方向是相同的，故不能通过检测磁场极性来确定电缆位置。
