电缆路径的音频感应探测法详解

1.电缆接头的识别

很多电缆的故障点发生在电缆的中间接头上，识别出电缆中间头位置有利于尽快地找到故障点。在4.4节介绍过，有些发生在中间头的故障，很难使用冲击高压使故障点放电，只有尝试挖开电缆中间接头，进行仔细地观察分析。

在应用相相连接方式探测电缆路径时，电缆在中间接头处会出现声响的异常现象。由于电缆在此不扭绞，听到的声响不再有规律地变化，并且视三个导体排列的位置、接头有无铁磁屏蔽及探测方式的不同声音往往会增大或者是变小。据此便可以测定电缆中间接头的位置。

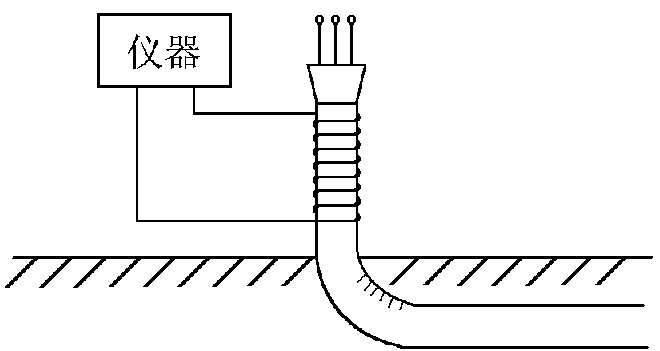

图6.11间接式连线接图

2.间接式连接

间接式连接是将信号源的输出线绕在待测电缆的铅皮周围，如图6.11，一般耦合圈数为5～7圈。通过耦合线圈向电缆发射信号，电缆可视作一电感，产生感生电动势和感生电流，通过电缆向周围发射电磁波。间接式连接方式，可以在不停电的情况下进行路径测试，在某些不允许停电的电缆需要测试路径时，可以用此连接方式。这种方式的缺点是电磁波在向前传播的过程中损耗大造成测寻距离不远，一般在一公里以内。

3.应用中注意的问题

注入信号的频率一般选在1千赫至15千赫之间。频率过低时，线圈的感应电动势小；频率过高时，电缆的屏蔽作用也增加使相相连接时地面上的磁场更弱，影响探测。注入的信号电流一般在1～10安培，信号频率小时电流要大一些，反之，电流要小一些。

探测时一般在电缆的另一端把电缆的两个通电导体或通电导体与地连接起来。在信号发生器频率较高时（如15KHz），可以不用在远端短接，直接利用导体对地或导体之间的分布电容产生电流信号。

相相连接时音响变化比较明显，但信号较弱；相地连接时，线圈接收到的信号较强，但音响范围过宽，不易听出声响的明显变化。

在被测电缆与运行电缆平行敷设时，运行电缆的零序电流或高次谐波会产生较大的干扰，影响探测工作的正常进行。可以使用间断的注入信号，使信号有规律地出现，以此来区别某些干扰信号。

人的耳朵监听声音幅值的能力是有限的，通过观察指针的摆动或智能仪器显示的信号幅值，可以较好地发现音峰或音谷点，提高工作效率。
