声磁信号同步接收定点法

1.声磁信号同步接收提高抗干扰能力

实际测试中，往往由于环境噪声的干扰，使人很难辨认出真正的故障点放电声音。采用声磁同步接收法，可以提高识别能力。

我们在之前章节介绍过，在向电缆施加冲击高压信号使故障点放电时，会在电缆的外皮与大地形成的回路中感应出环流来，这一环流在电缆周围产生脉冲磁场。由于一般环境电磁干扰与电缆故障放电的脉冲磁场相比弱的多，仪器能够可靠地检测出磁场信号。如在监听到声音信号的同时，接收到脉冲磁场信号，即可判断该声音是由故障点放电产生的，故障点就在附近，否则可认为是干扰。

实际测试时，操作人员远离高压放电设备，听不到球间隙放电声音，往往因长时间听不到故障点的放电声音，心情急燥，怀疑高压设备已停止工作。由于在电缆的全程均能检测到脉冲磁场，所以有利于使操作人员确信，高压设备工作正常。

2.脉冲磁场波形的识别

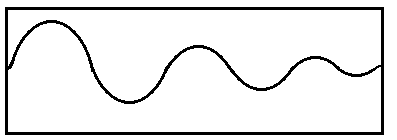

现代智能故障定点仪器在记录声音信号的同时亦可以记录下电缆故障点放电产生的脉冲磁场信号，通过识别脉冲磁场的特征可以更好地排除干扰的影响。在第五章我们介绍过，比较磁场波形的初始极性，我们可以在定点的同时确定电缆的埋设路径。电缆故障点放电产生的脉冲磁场一般是一衰减的余弦信号，信号的周期与电缆的长度、电缆周围的介质等因素有关，持续的时间长度大约是电缆上高压信号存在的时间，图7.3给出了一典型的故障点放电产生的脉冲磁场信号。

图7.3  故障点放电脉冲磁场波形
