声磁信号同步接收定点法

1.利用脉冲磁场的异常变化进行故障定点

由于在地面上接收到的磁场主要是在电缆外皮与大地之间环流产生的，在故障点前后脉冲磁场没有明显的变化,所以一般不能从脉冲磁场的波形变化来确定故障点的位置。但个别情况下，如在电缆故障点护层存在严重的烧穿或故障点在接头位置上时，故障点放电电流产生的地面上磁场可能有较明显的异常变化，可以根据磁场的这一异常变化来确定故障点的位置。

2.利用磁、声时间差估计故障点位置

现场测试时，往往已听到故障点放电声音了，但仍然不能最后精确地断定故障点在何处，特别是当电缆敷设在钢管或管道里边时，困难更大。通过检测磁、声信号的时间差，可以解决这一问题。由于磁场信号传播速度快，一般从故障点传播到仪器探头放置处所用的时间是微秒级，可忽略不计；而声音传播速度慢，传播时间在毫秒级；因此，可根据探头检出的磁、声信号的时间差，判断故障点的远近，测出时间差最小的点，即故障点。应该指出，由于很难知道声音在电缆周围介质中的传播速度，所以不可能根据磁、声信号的时间差，准确地知道故障点与探头之间的距离。

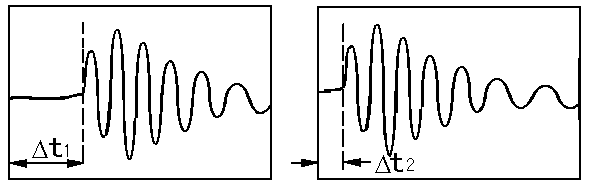

图7.4  仪器记录下的放电声音信号

图7.4给出了仪器探头在故障点附近两点检测到的故障点放电声音信号，仪器是被脉冲磁场信号触发后开始记录声音信号的。从图上明显看出了磁、声信号出现的时间差Δt1与Δt2,由于第二个点靠近故障点,所以Δt2<Δt1。

最新型的声磁同步定点仪已经能够自动计算声磁时间差（声磁延时值），用数字的形式在屏幕上显示，不需要手工标定声音波形的起始点，使用更为方便。
