电缆故障定点--音频感应法

1. 音频感应法应用范围

音频感应法一般用于探测故障电阻小于10欧的低阻故障。在电缆接地电阻较低时，故障点放电声音微弱，用声测法进行定点比较困难，特别是金属性接地故障的故障点根本无放电声音而无法定点。这时，便需要用音频感应法进行特殊测量。

用音频感应法对两相短路并接地故障，以及三相短路或三相短路并接地故障进行测试，都能获得满意的效果，一般测寻所得的故障点位置之绝对误差为1～2米。

其它类型故障，如一相或两相断线、单相接地等故障位置，若采用特殊探头，也能用音频感应法准确地测出来。

2. 定点的基本原理

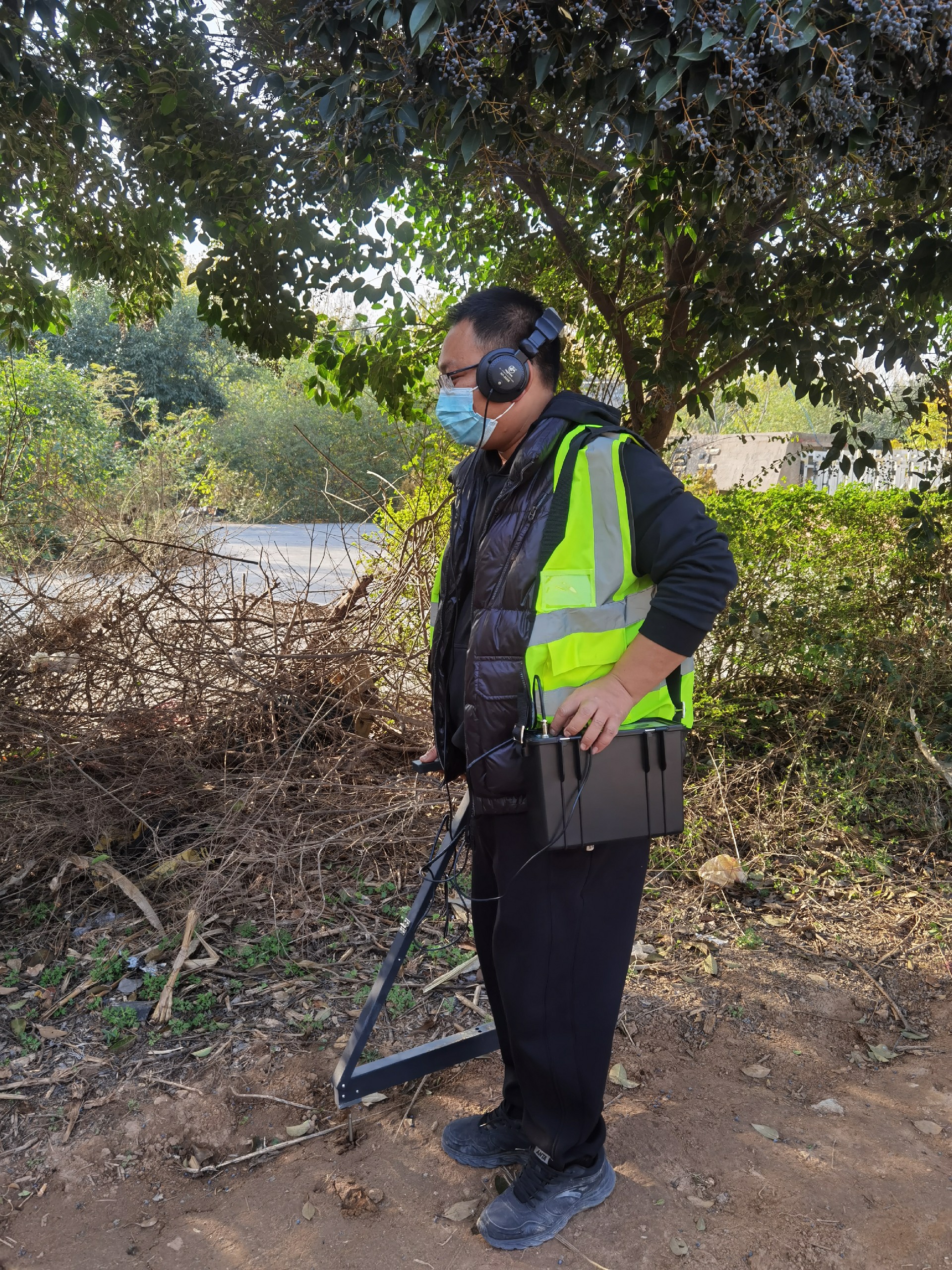

音频感应法定点的基本原理，与用音频感应法探测埋地电缆路径的原理一样。探测时，用1千赫的音频信号发生器向待测电缆通音频电流，发出电磁波；然后，在地面上用探头沿被测电缆路径接收电磁场信号，并将之送入放大器进行放大；而后，再将放大后的信号送入耳机或指示仪表，根据耳机中声响的强弱或指示仪表指示值的大小而定出故障点的位置。
