测试波形分析与定标(三）
闪络法电流取样测试波形
高压闪络法测试电缆故障时，其波形变化较大，但大部分测试波形都有共同点，及各类性质的故障反射波形全为正波形，且前沿有负反冲，以电流取样为例，闪络法测试时其测试波形如图6.3所示：

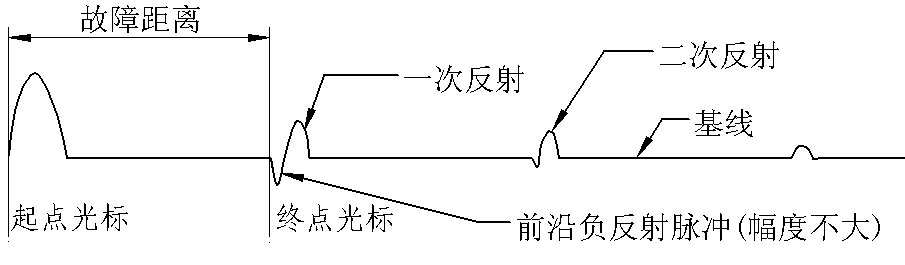

图6.3 闪络法电流取样测试波形
波形特点：发射波形为正脉冲波形，反射波形为正脉冲波形，但脉冲前沿有一个向下的负反冲，随故障不同，负反冲大小有较大差别。
定光标方法：在发射脉冲上升沿与基线交点处定光标起点，在反射脉冲负反冲下降前沿与基线交点处，定光标终点。若在测试时反射脉冲无前沿负反冲，终点光标定在反射脉冲上升沿与基线交点处。
