测试波形分析与定标

冲闪法测试纯短路故障波形

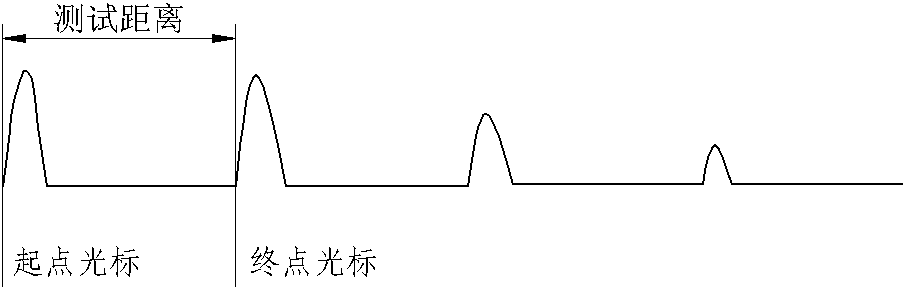

对于纯短路故障（如直接将相地短接），可用冲闪法测试（如用冲闪法测电缆全长、测速度）。短路是低阻故障的一个特例，用冲闪法测试纯短路故障时，波形反射有其特殊性，例如用冲闪法测相地短接电缆时测试波形如图6.5所示

           图6.5   冲闪法测试纯短路故障波形

波形特点：纯短路故障测试时，其波形特点为发射波形和反射波形都为正脉冲波形，这与低压脉冲测试终端开路故障波形相似。

定标方法：分别用发射脉冲波形及反射脉冲波形上升沿与基线交点定光标起点、终点。若是测故障，其测试距离就为故障距离；若是用好相终端短接测全长，则二波形间距离就为电缆全长。

了解纯短路故障测试波形特点，有助于我们分析理解各种故障实测波形。在特殊情况下，也可用此种方法测电缆全长、或者测电波传输速度。
