电缆故障点不击穿时的脉冲电流波形

图4.12给出了故障点不击穿时的冲闪测试行波传播网格图、电流波形以及线性电流耦合器的输出。

下面分析一下电流波形的产生过程。首先说明，球间隙放电后，即被电弧短路，储能电容相当于直流电源，对高频行波信号呈短路状态，电流波反射系数ρi＝+1；而电缆远端开路，电流波反射系数ρi'＝-1。

假设在t＝0，电容上电压为-E时，球间隙击穿，产生沿电缆向前运动的电流波i0＝-E/Z0，电流波在电缆远端产生负的反射波ρi'i0=-i0，返回测量端，远端反射电

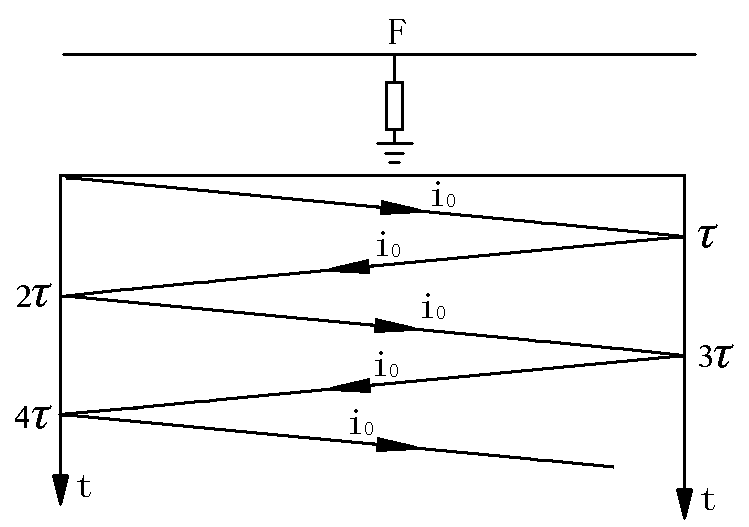

(a). 行波网格图

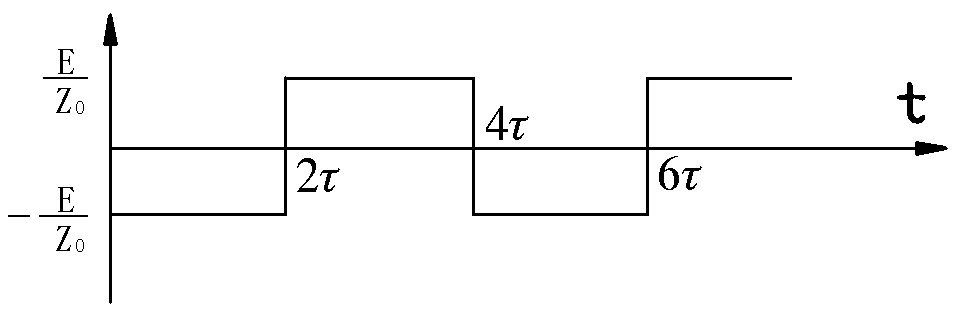

(b). 电流波形

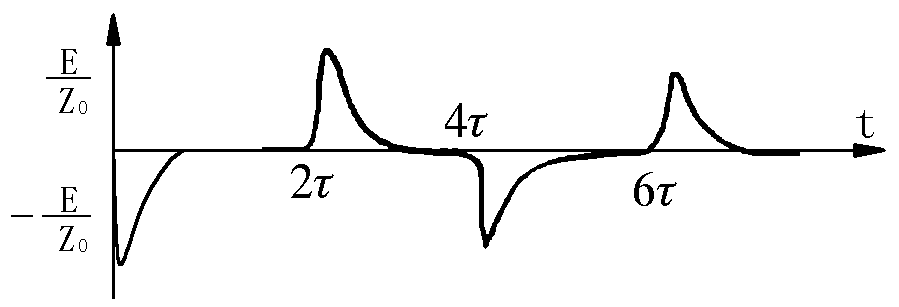

(c). 线性电流耦合器的输出

图4.12  故障点不击穿时脉冲电流波形

流波在测量端产生正的全反射，运动到远端后，又被倒相反射回来……，电流波将如此来回反射，直到能量全部消耗掉。把测量端所有电流行波相加后，可得到如图4.12.b所示的电流波形，图4.12.c对应的是线性电流耦合器输出。可见，故障点未击穿时，脉冲电流波形是交替变化极性的脉冲，相邻脉冲之间的距离对应电缆长度。
