四、电缆故障探测的步骤
电缆故障的探测一般要经过诊断、测距、定点三个步骤。
1. 电缆故障性质诊断
电缆故障性质的诊断，即确定故障的类型与严重程度，以便于测试人员对症下药，选择适当的电缆故障测距与定点方法。
2. 电缆故障测距
电缆故障测距，又叫粗测，在电缆的一端使用仪器确定故障距离，测试现场常用的故障测距方法有：古典电桥法（高压电桥、低压电桥）与现代行波法（脉冲法：低压脉冲法，高压脉冲法）。
3. 电缆故障定点
电缆故障定点，又叫精测，即按照故障测距结果，根据电缆的路径走向，找出故障点的大体方位来，在一个很小的范围内，利用放电声测法或其它方法确定故障点的准确位置。
一般来说，成功的电缆故障探测都要经过以上三个步骤，否则欲速则不达。例如不进行故障测距而利用放电声测法直接定点，沿着很长的电缆路径（可能有数公里长），探测故障点放电声是相当困难的。如果已知电缆故障距离，确定出一个大体方位来，在很小的一个范围内（10米左右）来回移动定点仪器探测电缆故障点放电声，就容易多了。
五、电缆故障性质的诊断
所谓诊断电缆故障的性质，就是指确定：故障电阻是高阻还是低阻；是闪络还是封闭性故障；是接地、短路、断线，还是它们的混合；是单相、两相，还是三相故障。
可以根据故障发生时出现的现象，初步判断故障的性质。例如，运行中的电缆发生故障时，若只是给了接地信号，则有可能是单相接地的故障。继电保护过流继电器动作，出现跳闸现象，则此时可能发生了电缆两相或三相短路或接地故障，或者是发生了短路与接地混合故障。发生这些故障时，短路或接地电流烧断电缆将形成断线故障。但通过上述判断不能完全将故障的性质确定下来，还必须测量绝缘电阻和进行“导通试验”。
测量绝缘电阻时，使用兆欧表(1千伏以下的电缆，用1000伏的兆欧表；1千伏以上的电缆，用2500伏的兆欧表)来测量电缆线芯之间和线芯对地的绝缘电阻；进行“导通试验”时，将电缆的末端三相短接，用万用表在电缆的首端测量芯线之间的电阻。现将一故障电缆的测量结果列于表2中，供参考。

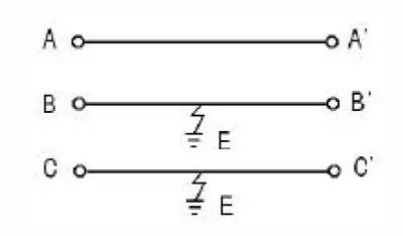

根据表2所列绝缘电阻之测量结果，可以分析出此故障是两相接地；根据“导通试验”结果，以确定三相电缆未发生断线。此故障点的状态，如图4所示。

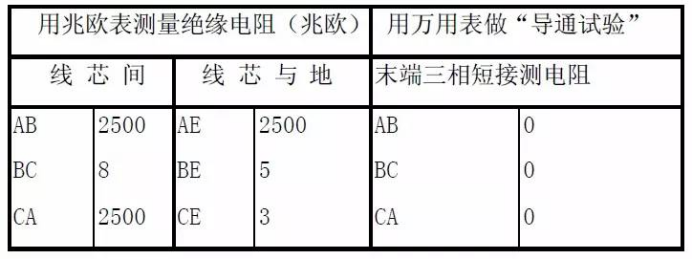

表2 绝缘电阻的测量与“导通试验”
图4 电缆线路故障状态图
由于兆欧表分辨率比较差，当指示为零时，不能以为故障电阻就是零欧姆，要用万用表测量故障电阻的精确值，以确定故障是否是属于低阻的。可通过耐压试验确定高阻与闪络性故障，弄清故障点的击穿电压。
