行波的透射系数

行波的透射系数可用透射电压（电流）波与入射电压（电流）波的比值表示，电压行波与电流行波的透射系数相同，故叙述时不再加以区别。

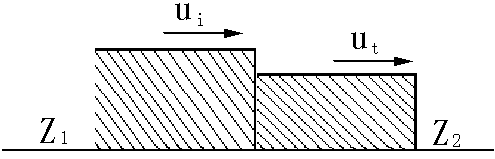

如图2.13所示，设两段线路的波阻抗分别为Z1、Z2时，则透射系数：

可以推出透射系数与电压反射系数之间的关系为：

               1+ρu=-γ

图2.13  行波的透射

实际上碰到的很多情况是如图2.8所示电缆中间有低电阻故障时透射现象。

这时求出透射系数：

如前所述，其中K=Rf/Z0 。
